Щитовая баня своими руками возводится легко. Главное – придерживаться соответствующей инструкции. Для строительства потребуется проект щитовой бани. От него зависят параметры сооружения – габариты, расположение помещений. При выборе проекта рекомендуется учитывать такие моменты:

• Сколько людей одновременно будут париться в бане для определения габаритов строения;
• Число помещений в сооружении – к обязательной парилке, моечной и предбаннику может быть добавлена бильярдная и комната отдыха. Повышенной популярностью пользуется традиционная каркасно-щитовая баня с мансардой.

Каркас из щитов для бани с мансардой.

Проекты каркасно-щитовых бань можно сделать самостоятельно с учетом указанных моментов. Для этого на листе нарисуйте вид строения сверху. Укажите габариты самого строения и всех помещений.

Проекты каркасно-щитовых бань под ключ можно недорого купить в специализированных компаниях. Здесь представлены типовые сооружения, из числа которых выбирают подходящий вариант. Если бюджет позволяет, можно заказать индивидуальный проект бани. Его сделают с учетом всех пожеланий заказчика.

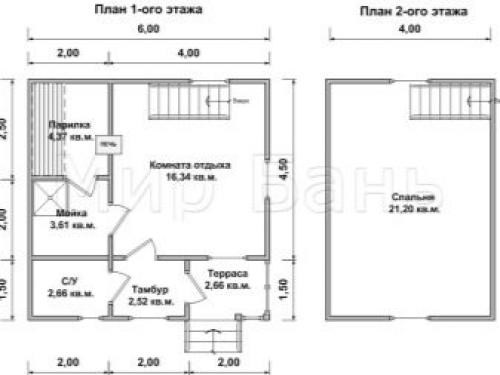

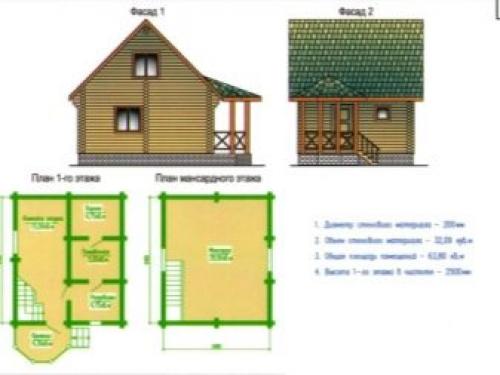

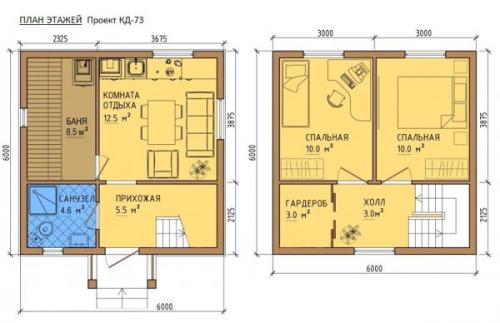

Проект двухэтажной каркасной бани .

Фундамент

Работу начинают с обустройства основания. Рекомендуется сделать свайный фундамент щитовой бани. Дело в том, что постройка имеет легкий вес и такое основание подойдет для объекта.

• Высокая скорость возведения.
• Простота обустройства.
• Приемлемая стоимость материалов.

Самый простой вариант столбчатого фундамента для каркасно-щитовой бани – из труб асбестоцемента, диаметр которых составляет 200 мм. Алгоритм работ в этом случае будет следующим:

• Под трубы выкопайте ямы глубиной 1500 мм, шириной чуть больше диаметра материала;
• Дно углубления заполните железобетоном и в центр поставьте опоры;
• Пространство в ямах заполните землей;
• Внутрь трубы залейте бетон.

Строительство щитовой бани приостановите до полного застывания бетона. Обычно на это уходит несколько дней. Нельзя продолжать работы до тех пор, пока основание не станет прочным.

Монтаж стен

Следующий этап работ – монтаж стен. Перед сборкой конструкции рекомендуется обработать материал специальными средствами, препятствующими появлению плесени и грибка, а также для защиты от грызунов. После этого сырье должно полностью высохнуть. Если использовать сырой материал, это приведет к его загниванию и расслаиванию.

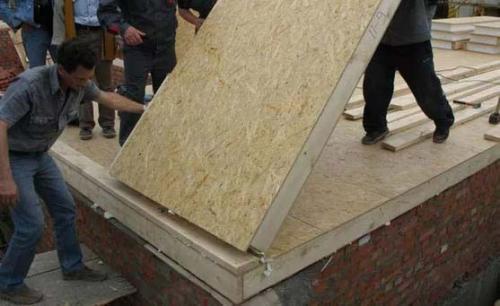

Монтаж каркасно-щитовых стен.

До начала установки конструкции рекомендуется выполнить гидроизоляцию основания. Обычно на фундамент фиксируют рубероид. Рекомендуется использовать брус из хвойных деревьев, сечением 200 мм. Обвязку выполняют следующим образом:

• Положите брус поверх фундамента по периметру и соедините между собой;
• Проверьте высоту основания и нижней обвязки с помощью уровня, при обнаружении недочетов исправьте погрешности с помощью бетона или листов рубероида;
• Установите вертикальные опоры в углах сооружения и там, где будут располагаться перегородки между помещениями;
• Выполните верхнюю обвязку по такому же принципу, что и нижнюю.

Монтаж кровли

Сборно-щитовая баня не будет завершена без обустройства кровли. К крыше строения не предъявляется особых требований. Основная задача – правильно рассчитать нагрузки. Можно выполнить двухскатную крышу с хорошим наклоном.

Рекомендуется выбирать легкие материалы для кровли, чтобы не утяжелять конструкцию и не создавать дополнительную нагрузку на фундамент. По этой причине от использования тяжелой черепицы лучше всего отказаться. Можно применять металлические листы.

На заметку

Крыша каркасно-щитовой бани обустраивается так же, как и для любого другого строения.

Так возводится каркасно-щитовая баня своими руками. После завершения обустройства помещения можно переходить к отделке.

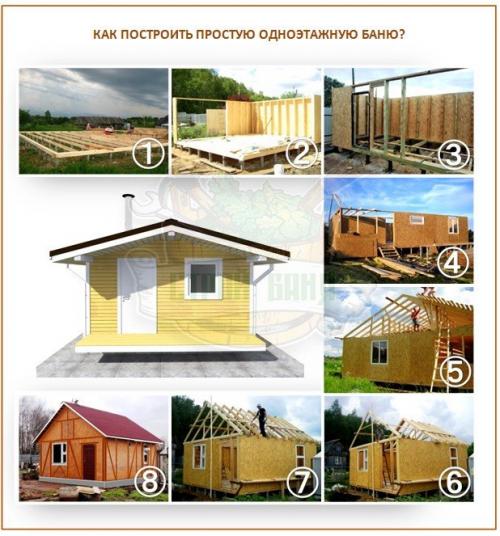

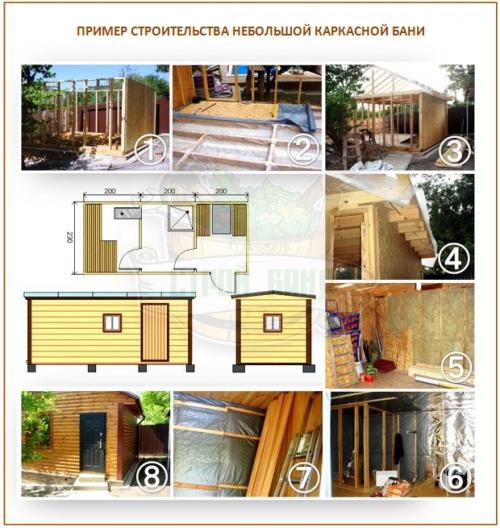

Маленькая каркасная баня своими руками. Каркасная баня своими руками: как построить быстро, качественно и на «на века»

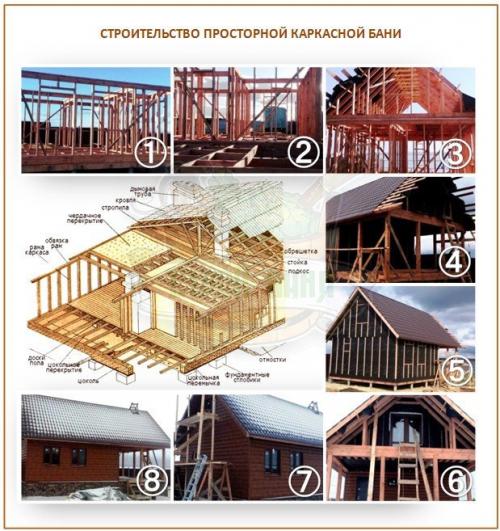

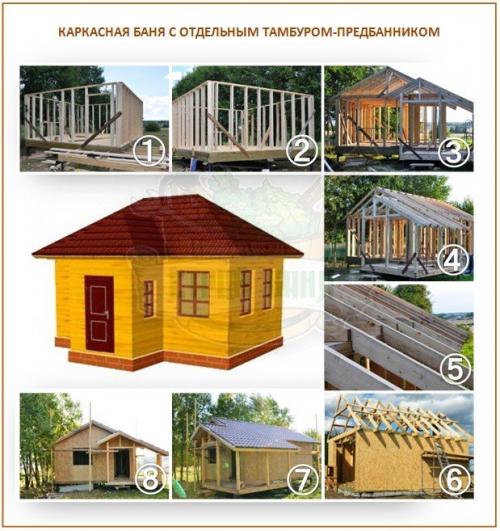

Построить каркасную баню своими руками – проще простого. А если ее еще и грамотно утеплить и изолировать от влаги, можно получить в итоге парную, почти ни в чем не уступающую ни кирпичным архитектурным шедеврам, ни массивным сооружениям из оцилиндрованных бревен. И наша статья подробно расскажет о том, как строится каркасная баня своими руками:

Заметим, что каркасные бани собственноручно возводятся куда легче, чемили– ни чертежей, ни серьезного фундамента, ни дорогих материалов не нужно. Все настолько просто, что справиться с работой может даже школьник. Главное – знать, как и что делать.

В строительном плане каркасная баня имеет ценное преимущество, что, ввиду своей легкости, она не дает усадки, — чего не избежать рубленным парным. А вот минус – во влажности во время снега и дождя, которая способна проникать во все щели и накапливается внутри каркаса. Именно эту проблему и нужно постараться решить заранее.

Этап I. Проектируем

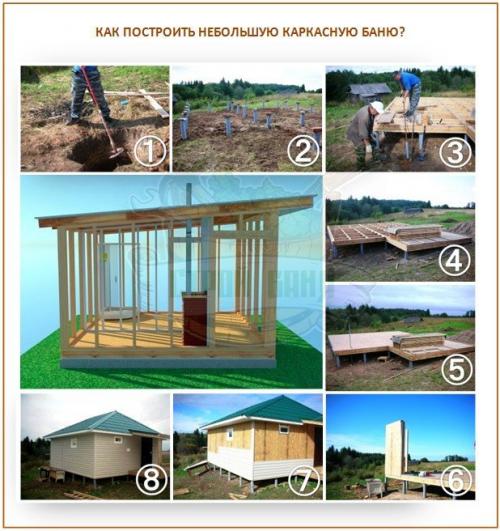

Итак, по каркасной технологии вы можете построить как небольшую парную на парилку и предбанник, так и двухэтажный загородный дом-баню. Все зависит от вашей фантазии и финансовых возможностей!

Для небольшой каркасной бани вам понадобится сделать простой ленточный или столбчатый фундамент, закупить сухой брус сечением не меньше 20х20 для стоек и обрезную доску:

Для каркасной бани, где будет минимум три помещения, незатейливым фундаментом из бруса уже не обойтись:

По желанию, чтобы сэкономить строительные материалы, вы можете сделать предбанник отдельно, как пристроенную веранду, тогда внутри достаточно будет места для парилки и моечной:

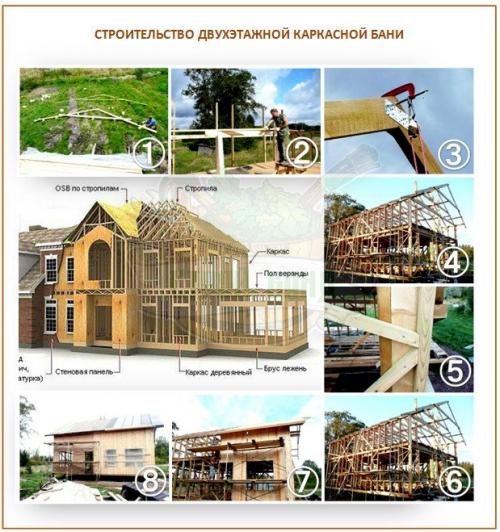

А вот за рубежом довольно популярно каркасной строительство целых двухэтажных домов. Естественно, и фундамент здесь нужен надежный (об этом – ниже), и материал хороший:

Либо сделайте вашу баню более просторной по площади, вместо второго этажа:

Чем этот вариант лучше? Дело в том, что каркасные бани – самые пожаронебезопасные. И худший вариант, если во время возгорания вы с друзьями находитесь в бильярдной на втором этаже. Огонь поднимается быстро, и вам попросту придется прыгать в сугроб – на этот раз не из соображений здоровья и экстремизма после разгоряченных процедур. А вот если дело будет летом…

Этап II. Строим фундамент

Строительство самой простой каркасной бани своими руками обычно не требует предварительного изготовления фундамента ввиду ее легкости. Но, если вы не хотите, чтобы стены стали сыреть, тогда основание делать все-таки придется.

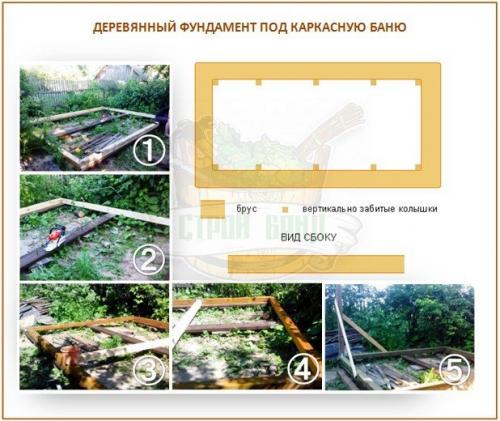

Деревянный брусовый: для мини-бани

Если ваша баня будет от силы 3х4, и стены с крышей планируются легкими, тогда вы можете поставить простой деревянный фундамент, закрепив его кольями по бокам:

Такой фундамент особенно хорош для капризных глинистых почв, которые не страдают избыточной влагой, но при этом сезонно подвижны.

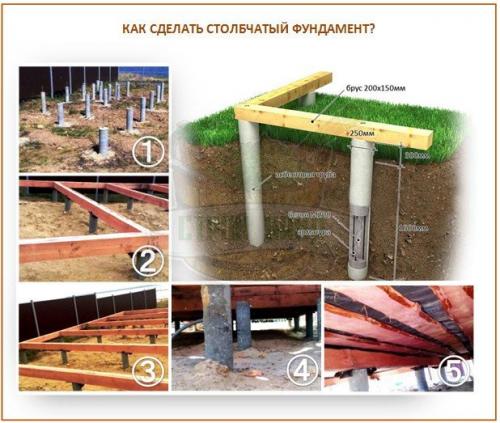

Столбчатый: для высоких грунтовых вод

А вот для строительства на неравномерной и неоднородной почве, где грунтовые воды расположены довольно близко, больше подходит:

Чтобы соорудить такой фундамент, вам не понадобится ни техника, ни дополнительная строительная бригада. Достаточно вооружиться буром, асбестовыми или пластиковыми трубами, и уметь замешивать цемент. После чего переходим к таким шагам:

• Шаг 1. Выравниваем участок.
• Шаг 2. Размечаем место расположение будущих столбов.
• Шаг 3. Бурим отверстия и делаем внизу каждого из них гидроизоляцию.
• Шаг 4. Постепенно заливаем бетон и аккуратно поднимаем трубу.
• Шаг 5. На отметке 20-30 см трубу закрепляем, ожидая застывания бетона, и армируем.
• Шаг 6. Как только застынет основание, заполняем трубу бетоном уже до конца.
• Шаг 7. Формируем ростверк – при помощи обычного крепкого бруса.

Экономично и просто, что и нужно для каркасной бани. А вот как выглядит дальнейшее строительство на таком фундаменте:

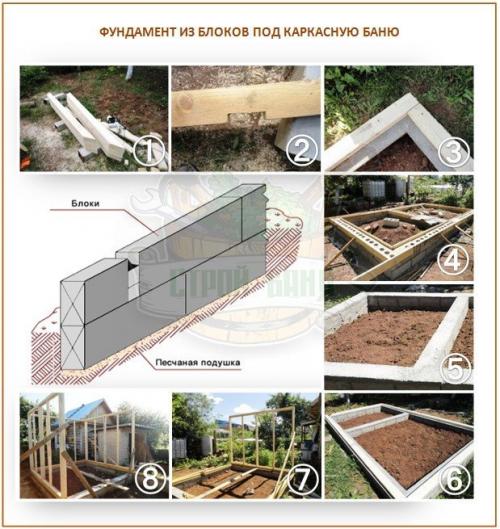

Фундамент из блоков: под легкую баню

Для бани средней архитектуры, где будет стоять тяжелая печь и ходить далеко не один человек, хорошо подойдет крепкий:

Но строить такой фундамент разрешено только на том грунте, где глубина промерзания не превышает одного метра.

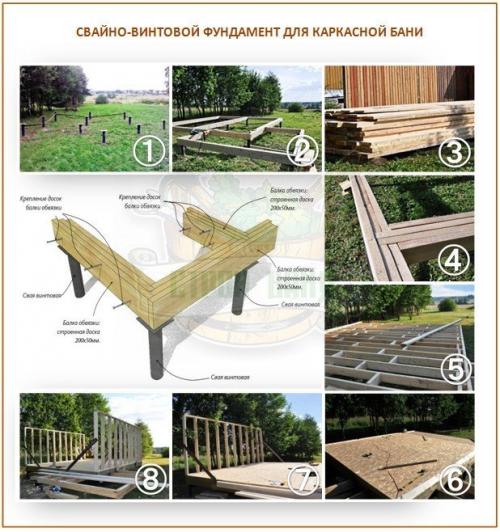

Свайно-винтовой: для сложных почв

Без этого вида фундамента не обойтись, если вы строите солидную каркасную баню (или даже баню-дом), а глубина промерзания грунта находится низко. Тогда до более твердого основания придется добираться. Это достаточно простая технология, и обычно можно обойтись рабочей силой четырех человек:

• Шаг 1. Размечаем места будущих свай.
• Шаг 2. Бурим отверстия нужной длины, которую рассчитываем исходя из полученных данных о грунте.
• Шаг 3. Ставим сваи и постепенно ввинчиваем их в землю.
• Шаг 4. Собираем и закрепляем обвязку.

Ленточный: для надежных почв

Если почва на участке пучинистая, то лучше остановить свой выбор на простом. Для того чтобы соорудить такой фундамент, нужно сделать вот что:

• Шаг 1. На выбранном месте проводится планировка, а по ней уже выкапывается траншея – шириной около 40 см и глубиной 50 см.
• Шаг 2. Траншею нужно заполнить песком до уровня земли и послойно утрамбовать, постоянно поливая водой для лучшей усадки.

Каркасная баня 3 на 4 своими руками. Каркасная баня 3х4 своими руками: Проекты с Фото

Каркасную баню построить намного проще и быстрее, чем кирпичную или сруб. Масштабные чертежи, дорогостоящие материалы и работы, внушительный фундамент – все это отсутствует. Главное правильная термо- и гидроизоляция, а также готовый проект, на который можно ориентироваться.

Проект каркасной бани 3х4 м

Под такую постройку достаточно ленточного или столбчатого фундамента. Сооружение практически не дает усадки ввиду своей легкости, поэтому для основы маленькой каркасной бани необходимо приобрести лишь хорошо просушенный брус размерами 20х20 см для стоек и доску. Чертежи наиболее простых и малозатратных бань можно увидеть ниже.

К преимуществам каркасных бань также можно отнести отсутствие деформации, возможность сделать инженерные коммуникации скрытыми, разнообразие отделочных материалов. Строение с квадратурой 12 м 2 также прекрасно удерживает тепло, как и сруб.

Чтобы ваша баня прослужила долго и не требовала ремонта, необходимо обратить внимание на следующие моменты:

• каркас должен рассполагаться на ровной поверхности,
• не стоит выбирать самую дешевую термоизоляцию,
• древесина должна быть качественной, не тонкой и тщательно обработанной антисептиками,
• если каркас вызывает сомнения относительно шаткости, его обязательно усиливают подкосами.

Каркасные бани не бояться усадки, так как материал достаточно упруг и не боится усадок. Верхние срезы цоколя ложатся на опорные, хорошо гидроизолированные брусья. Лучше если они будут из дуба, лиственницы или граба. Для связки деревянного пояса и фундамента использую анкера из арматуры (1,4-1,6 см) с крючками, заглубленными в бетон до 20 см. С другой стороны должна присутствовать резьбы под гайку.

Угловые стыки, как правило, делают «под лапу» и закрепляют анкерами. Дальше – выставляются крайние стойки (10х15 см) вертикально и закрепляются при помощи укосин. Толщина стоек должна соответствовать толщине утеплителя.

Для строений 3х4 м допустима установка подкосов на угловых стойках.

Если баня будет двухэтажная, лучше ставить подкосы в каждом пролете. Шаг стоек каркаса 0,6-0,8 м. Они крепятся к опорному брусу при помощи стальных скоб. Брусья должны быть сечением не менее 5х15 см.

Особенности постройки каркасной бани

Каркасная баня прослужит достаточно долго при использовании качественной и надежной термо- и гидроизоляции. Снаружи здание можно защитить от внешнего воздействия сайдингом или блокхаусом, которые сделают баню похожей на сруб и уберегут от гнили или плесени.

На самом деле мини-баню вполне можно оборудовать самостоятельно. Никакие особые навыки не требуются. Главное, представить, как она должна выглядеть (с террасой или без), продумать эргономичное отопление и водоотведения, теплоизоляцию и ознакомиться с типовыми вариантами. Фото проектов каркасных бань 3х4 своими руками можно посмотреть далее.

Готовый проект небольшой банной постройки можно заказать у ряда фирм, однако, чтобы в итоге не разочароваться и при желании, все можно сделать и самостоятельно. Для начала, необходимо заложить фундамент, а это значит прикупить асбестоцементные трубы длиной до 40 м и диаметром не менее 10 см. Также необходимо пробурить скважину – диаметр – 20 см, глубина – 1,5 м. И, приготовить раствор из воды, мелкого щебня, цемента и песка.

Важный этап в постройке бани своими руками – обвязка, для чего необходимы доски 5х10 см, обработанные антисептическими растворами. Делается разметка стен и производится укладка материала по внешнему контуру. Доска ложится наружными гранями и крепится гвоздями. Цоколь соединяется при помощи опор.

Обвязки (верхняя, нижняя) – выполняются из досок, настил рубероида от нижней поверхности отсекается. Все проводимые работы контролирую уровнем. При отклонении, осуществляют дополнительную укладку толя. Чтобы конструкция была прочной обвязку и лаги закрепляют с использованием предварительно вмонтированных металлических пластин. Их также нужно обрабатывать антисептиком.

Возведение стен требует измерения метража между осями. Если нет стыковки со стенами – хватит 0,6 м, при их наличии, необходим зазор в 0,4 м.

Интервалы от стойки до стойки будут зависеть от размеров оконных проемов и дверей. Рамы, после закрепления необходимо проверить на точное совпадение с прямоугольными параметрами. Стропильные конструкции лучше собирать на открытом участке земли. Кровлю предусматривают с вентиляционной системой. Для придания строению жесткости стены оббиваются штукатурной дранью.

Каркасная баня 3х4 своими руками: Проекты с Фото Каркасная баня 3х4 своими руками: проекты и фото мини-бань, пошаговая инструкция по строительству каркасной бани, особенности постройки.

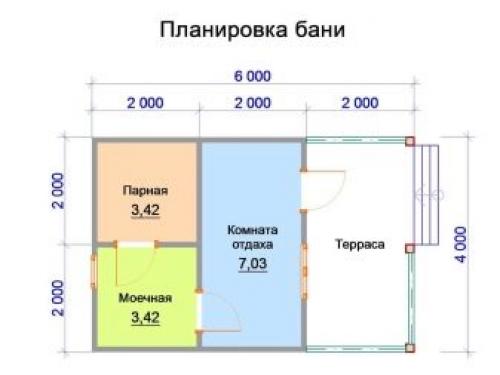

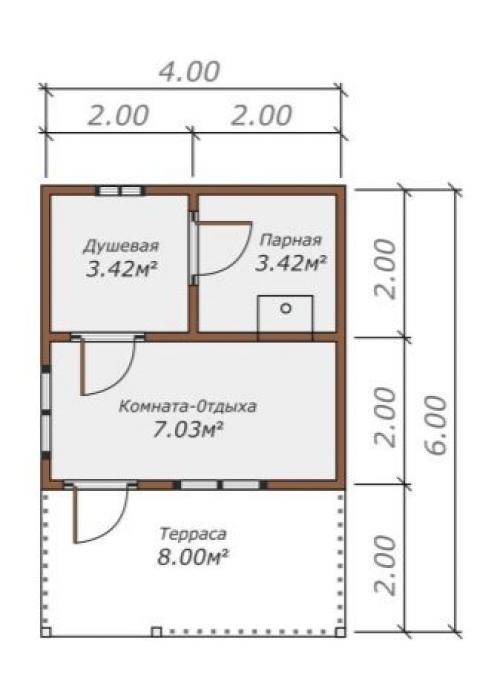

Каркасная баня 6 на 4 своими руками. Проект

Любая баня начинается с проекта. Прежде чем начинать строить, выравнивать грунт, искать материалы, нужно определиться с тем, как строение будет выглядеть в итоге, и какие функции оно должно выполнять: будет ли это обычный одноэтажный домик 4х6 м или же мини-коттедж с бассейном в 2 этажа. И в том, и в другом случае необходимо начертить схему расположения помещений, которая станет лучшим помощником в строительстве бани, независимо от того, занимается ли этим хозяин участка самостоятельно или прибегнул к помощи архитекторов.

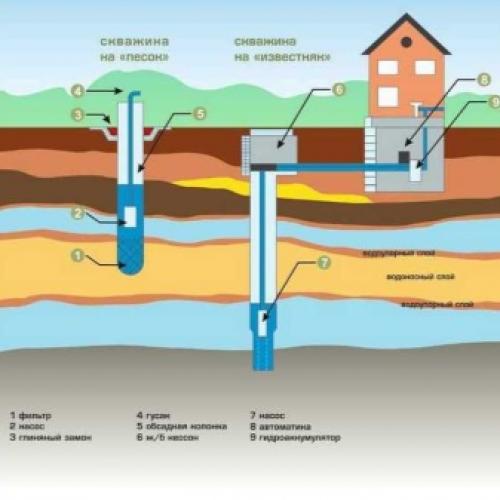

Обязательно нужно учесть способ водоснабжения бани. Обычно этот вопрос решают с помощью скважины.

Здесь есть свои тонкости и нюансы, с которыми предстоить столкнуться во время строительства:

• удаленность скважины от бани (от полусотни метров);

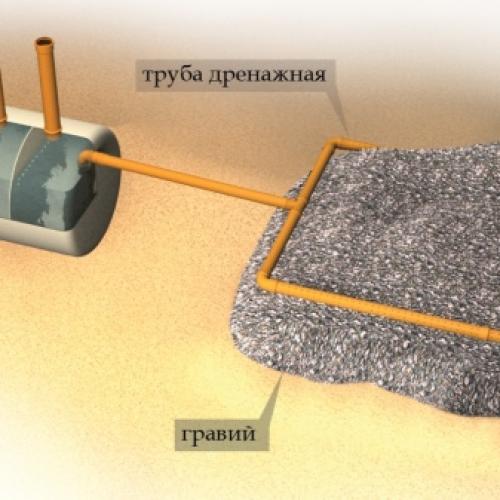

• организация слива воды;
• зимнее водоснабжение.

В этом вопросе лучше посоветоваться с профессионалами, которые подскажут лучшее решение для актуальной проблемы.

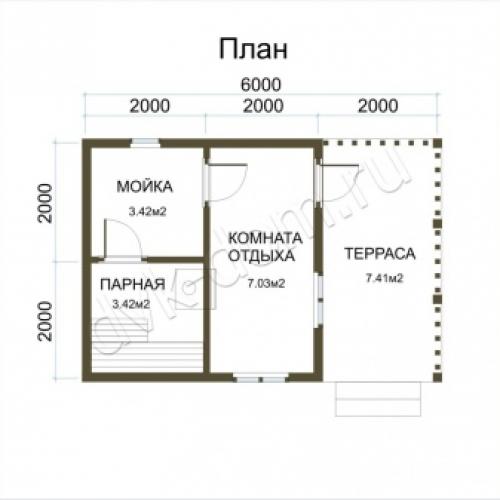

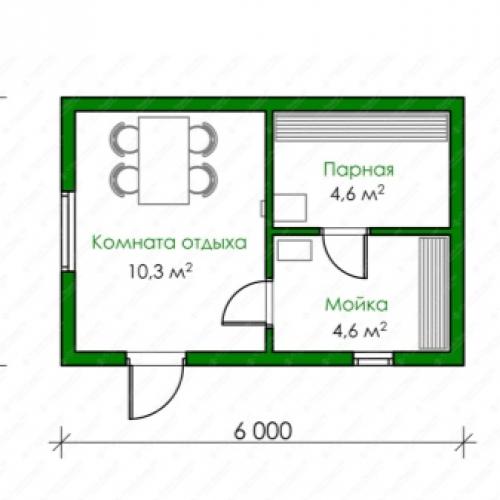

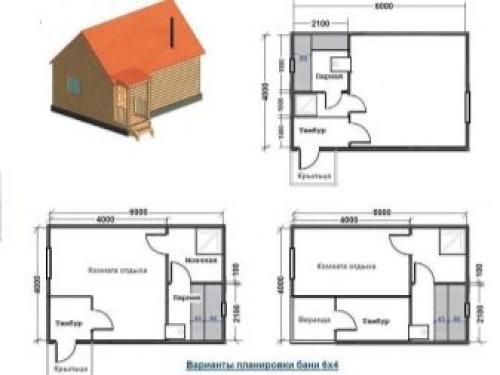

Планировка

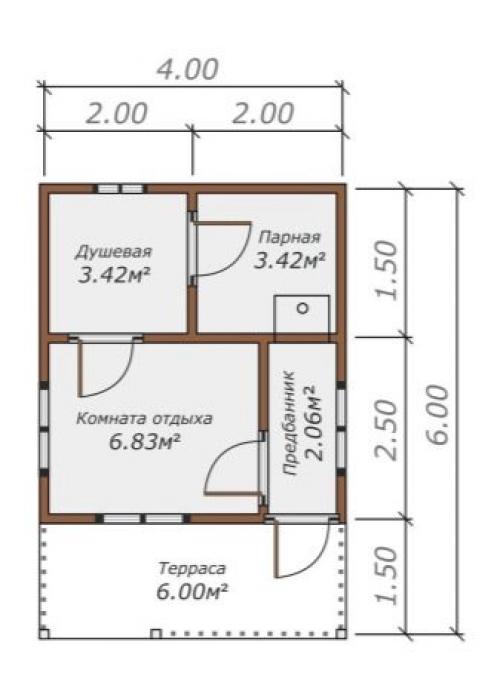

Считается, что лучший размер для бани на даче – 4 на 6 метров. Такие параметры открывают простор для фантазии: здание можно сделать наподобие дачного домика, часть его отведя под террасу, превратив ее в зону отдыха на свежем воздухе, а можно ограничиться постройкой скромной баньки.

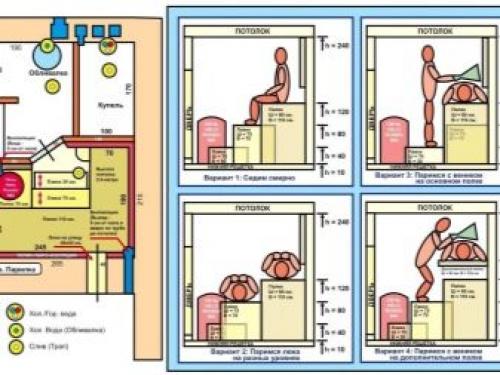

Баня – весьма специфичное строение с особым назначением, поэтому при планировке обязательно нужно учитывать высоту потолков и порогов. Недостаточная ширина и высота порога приведет к «выходу» тепла из парилки и сквозняку, а потолка – к появлению лишнего пара.

Идеальной считается высота потолка около двух метров.

Для проработки удачной планировки следует учитывать следующие факторы:

• число человек, одновременно находящихся в бане;
• назначение помещения: квадратные метры парилки и моечного отделения зависят от предпочтений;
• целевое разделение комнат;
• грамотное разделение пространства.

Типовой проект планировки включает следующие помещения:

• Предбанник – что-то наподобие небольшого коридора, который можно использовать как раздевалку; там же хранится банная утварь типа веников и головных уборов.
• Парилка – главное место бани. В ней будут располагаться полки и печь. Лучше ее расположить в углу здания.
• Моечная (или душевая) – комнатка, в которой находится душ, иногда и туалет.
• Комната отдыха – устраивается по желанию и по возможности. Обычно под нее отводят самую крупную комнату и обставляют всей необходимой мебелью: шкафчиками, диванчиками, лежаками, оставляют в ней вещи. Одним из важных условий этой комнаты является наличие окна.

Баня по индивидуальному проекту может включать в себя все вышеперечисленные помещения и иметь дополнительные. Например, иногда предбанник и комнату отдыха можно совместить или же вовсе отказаться от него, заменив террасой. Однако это будет более летний вариант, что подходит для сезонного времяпрепровождения. Если создается «мультисезонный» проект, то лучше сделать и внутреннюю, и уличную зоны отдыха. Но такой вариант потребует дополнительного пространства, и вместо 4-х лучше рассчитывать на 5 метров.

При наличии средств и достаточного желания можно разнообразить стандартную планировку, добавив второй этаж или веранду. Два этажа позволяют расширить функционал бани размерами 6х4 м, так как второй этаж строится в том случае, если одного уровня для организации всех помещений не хватает: например, если очень хочется устроить небольшой бассейн, а также превратить баню в домик со спальней для гостей.

Детальная схема проекта должна учитывать абсолютно все архитектурные особенности и моменты: от расположения окон и дверей до расстояний между перегородками, а ширина и расположения комнат должны быть обдуманы заранее.

Источник: https://arbolit-dlya-stroitelstva.aystroika.info/stati/vo-skolko-oboydet-karkasno-shchitovaya-banya-svoimi-rukami-skolko-stoit-postroit-banyu

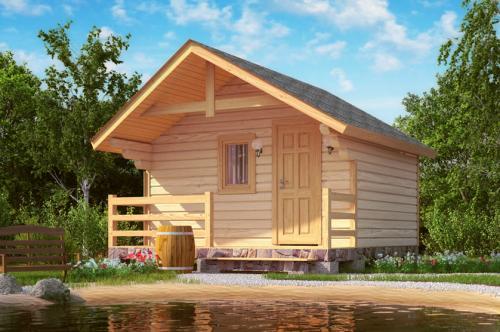

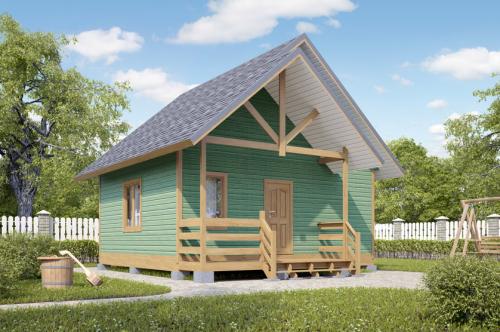

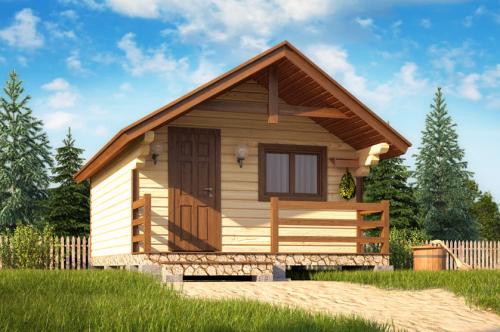

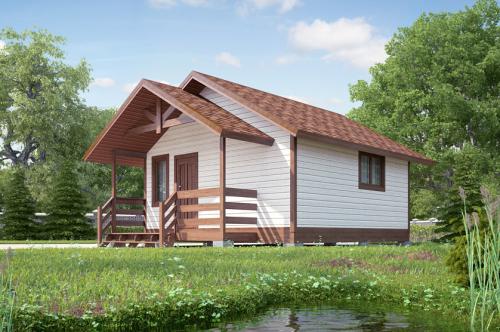

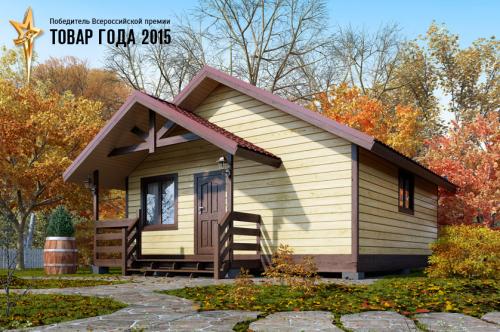

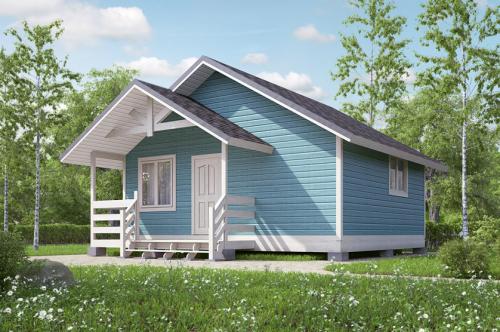

Каркасная баня своими руками чертежи. Проекты каркасных бань

Небольшая баня размером 3×4 м в виде терема вмещает раздевалку, парную и моечную. Конструкцией предусмотрена небольшая терраса, которая имеет общую с каркасным домиком двухскатную крышу. Отделка бани выполнена деревянным сайдингом, который отлично сочетается с облицовкой фундамента под мраморный камень. Мягкая кровля и пластиковые стеклопакеты делают конструкцию практичной и надежной.

Проект каркасной бани 3х4 своими руками. Фото

Каркасная баня размером 4×4 м изготовлена из деревянного бруса и досок толщиной 35 мм. Строение имеет полезную площадь 13.14 кв. м, на которой размещаются парная 4.08 кв.м, моечная 2.4 кв.м и раздевалка площадью 6.66 кв.м. Битумная черепица кровли отлично сочетается с деревянной облицовкой стен и оградой террасы, а мраморная отделка фундамента значительно повышает эстетичность сооружения.

Проект каркасной бани 4х4 своими руками. Фото

Каркасная баня из клееного бруса имеет полезную площадь 16.81 кв.м. Из них 2.83 кв.м. отводятся под душевую, а 4.8 кв.м – под парильню. Все оставшееся пространство занимает раздевалка, в которой можно установить удобный стол и скамейки для посиделок в теплой компании. Деревянные элементы отделки окрашены в контрастные тона, что в сочетании с мягкой кровлей и фундаментом, выполненным «под камень», делает сооружение элегантным и презентабельным.

Проект каркасной бани 5х4 своими руками. Фото

Внутри бани размером 5×5 м смогут комфортно разместиться сразу несколько человек. Проект предусматривает не только душевую, парную и тамбур с функцией раздевалки, но и комнату отдыха площадью 8.5 кв.м. Банный домик оригинально выглядит благодаря навесу над верандой, который повторяет форму крыши. Отделка стен предоставляет собой контрастное сочетание и выполнена в тон с мягкой кровлей, что значительно улучшает визуальное впечатление от каркасной постройки.

Проект каркасной бани 5х5 своими руками. Фото

Большая каркасная баня с габаритами 6×5 м построена по стандартной планировке с душевой, парилкой, тамбуром и комнатой отдыха. Площадь последней составляет 11.9 кв.м, поэтому после водных процедур будет где расслабиться и отдохнуть. На входе в баню предусмотрено небольшое крыльцо с отдельным двухскатным навесом, выполненным в единой стилистике с кровлей постройки.

Проект каркасной бани 6х5 своими руками. Фото

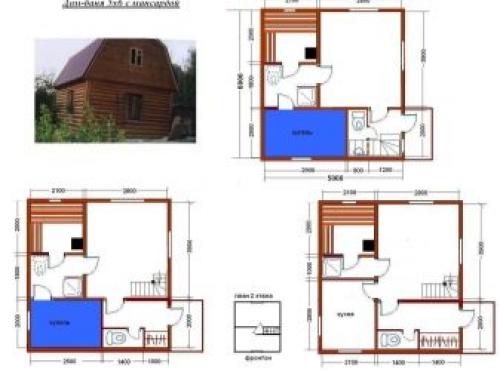

Каркасный дом-баня размером 6×6 м сможет с легкостью заменить дачный домик. Внутренней планировкой предусматриваются не только парная, душевая и отдельная комната, но и небольшой санузел. Общая площадь составляет 32.4 кв. м, из них 15.4 кв. м отводится под жилое помещение. Отделка домика выполнена в скандинавском стиле, с кровлей из металлочерепицы и цоколем, облицованным деревянными панелями.

Проект каркасной бани 6х6 своими руками. Фото

Дом-баня размером 6х6 метров выполнен в традиционном русском стиле с крыльцом и двухскатной крышей из битумной черепицы. Внутреннее пространство разделяется на большую комнату, а также парную, душевое отделения и санузел. Перед входом в жилую комнату площадью 15.4 кв. м обустроен небольшой тамбур, в котором можно снять верхнюю одежду и обувь. Для отделки дома использован деревянный сайдинг, окрашенный в спокойной пастельной гамме.

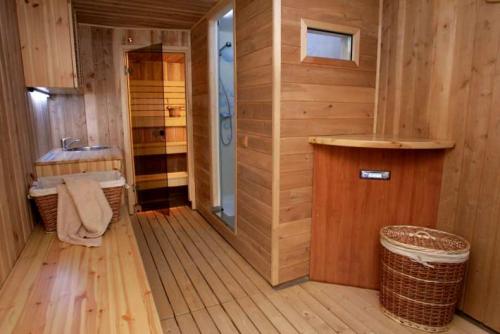

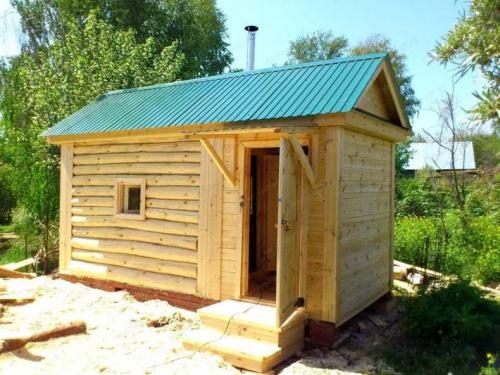

Каркасная баня 3 на 5 своими руками. Проект бани 3 на 5 м: план постройки сауны из бруса, кирпича, блоков. Тонкости внутреннего обустройства и планировки (120 фото-идей)

Многие собственники думают, что возведение бани на приусадебном участке хлопотное и затратное дело, которое требует наличие свободной земли под постройку.

Однако баню можно построить даже на небольшом земельном участке, ведь существуют проекты бань небольшого размера. Например, можно соорудить баню размером 3 на 5 метров.

Преимущества небольшой бани 3 на 5

Небольшая баня обладает рядом преимуществ:

• Вместительность. Можно разместить все необходимые атрибуты;
• Бюджетность в виду небольшого размера постройки;
• Экономия на стройматериалах, если для сооружения выбрать недорогой материал: шлакоблок, керамзитоблок, дерево;
• Экономия времени. Строительство небольшой бани идет быстрыми темпами;
• Экономия топлива. Баня быстро прогревается и топлива требуется меньше, чем для бани большого размера.

Специфика маленькой бани

Небольшой размер бани позволит разместить внутри необходимые помещения и атрибуты для купания:

• Парилку;
• Раздевалку;
• Комнату отдыха;
• Душевую кабину или небольшой бассейн;
• Туалет.

Так как все помещения получатся небольшого размера, то не стоит загромождать их лишними предметами. В бане размером 15 квадратных метров одновременно могут находится три человека, свободно перемещаясь по территории бани.

Планировка бани 3 на 5

Планировка маленькой бани непростое дело, ведь нужно разграничить внутреннее пространство так, чтобы каждое помещение смогло вместить в себя необходимые предметы.

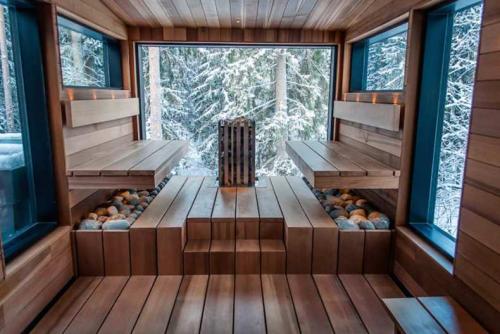

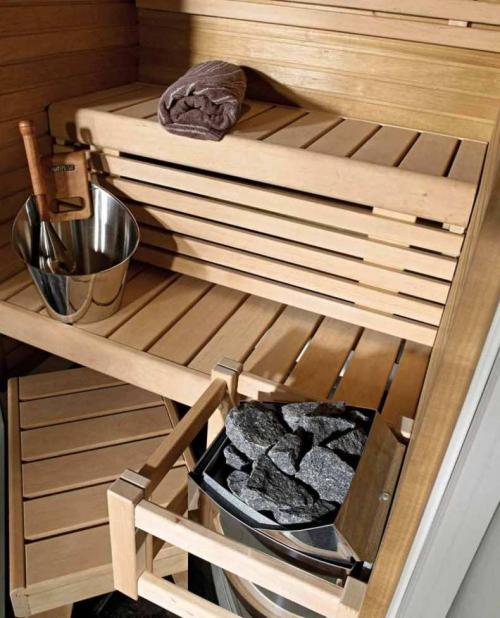

Для парилки это каменка и лавки для сидения, для раздевалки — лавочка и крючки для вещей, для комнаты отдыха — стол и стулья или лавка. Необходимо сделать окна в каждом помещении на высоте двух метров от пола.

Окна нужны для естественного освещения в дневное время и для проветривания бани, ведь это помещение с повышенной влажностью.

Предбанник зачастую выполняет несколько функций: Раздевалки и комнаты отдыха. Здесь же можно отвести место для хранения топлива для бани.

• В предбаннике можно поставить небольшой стол, сделать полку для обуви, разместить на стене крючки для одежды, поставить стулья или лавочку для сидения.
• Для экономии пространства стол можно поставить складной. В парной должны быть удобные полоки, чтобы можно было сидеть или лежать.
• Лучше всего сделать их двухъярусными. Это позволит значительно сэкономить пространство парной. Кроме того, каждый посетитель парной сможет выбрать температурный режим комфортный именно для него, так как более высокая температура около потолка, то есть на верхнем ярусе.

Помещение для охлаждающих процедур должно быть оборудовано душем или кадкой с водой. Это помещение можно оснастить лавкой для удобства.

Возможно совместить моечную с туалетом, что позволит сэкономить пространство и не выделять отдельное помещение для установки унитаза. Вместо душевой можно сделать небольшой бассейн.

Вариации проектов бани 3 на 5

Небольшую баня можно разделить на два, три, четыре или пять помещений:

1. Проект бани с двумя помещением предусматривает совмещение необходимых помещений. Например, парную можно совместить с комнатой для охлаждающих процедур, а раздевалку совместить с комнатой отдыха. В помещении для парной можно установить душ, который отделить перегородкой.
2. Проект бани с тремя помещениями предполагает отдельную моечную, парилку, а комнату отдыха совместить с раздевалкой. Этот проект предполагает установку унитаза в моечной.
3. Четыре помещения в маленькой бане: раздевалка, комната отдыха, парная и моечная, в которой можно установить унитаз.
4. Разделив внутреннее пространство бани на пять частей разного размера получатся изолированные помещения для каждой комнаты. Так, для туалетной комнаты можно отвести небольшой участок, установив внутри унитаз и небольшую раковину. Можно сделать маленький предбанник, чтобы осталось больше места для комнаты отдыха, парной и моечной.
