В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Источник: https://gorizont-pro.ru/stati/etapy-stroitelstva-karkasnogo-doma-kak-sekonomit-material

Материал для каркасного дома. Что такое каркасный дом

Каркасный дом — это дом, в основе которого есть несущий каркас. Он в свою очередь заполняется современными материалами для влаго-, ветро- и теплозащиты и обшивается отделочными материалами. По завершении работ стена каркасного дома будет напоминать слоеный пирог, рассказывает инженер-конструктор индивидуальных домов с деревянным каркасом, эксперт Ассоциации деревянного домостроения Дмитрий Супрун.

Сама технология каркасного строительства появилась давно. К ней косвенно можно отнести древние китайские храмы, построенные несколько тысяч лет назад по рамной технологии, которую можно считать родоначальницей каркаса. Но классический каркас появился несколько столетий назад в Европе, а затем получил широкое распространение в Америке. В России каркасная технология чаще всего использовалась в дачном строительстве, рассказывает руководитель проекта DOM TECHNONICOL Андрей Баннов. Как и любая технология, каркас со временем пережил несколько трансформаций. По оценкам DOM TECHNONICOL, сегодня более половины строящихся частных домов возводятся по каркасной технологии. Это могут быть и загородные дома, и коттеджи с современным интерьером, которые подходят для круглогодичного проживания.

Технология каркасного домостроения подходит для регионов с разным климатом. Но «внутренности» конструкции и теплоизоляции дома для разных местностей будут отличаться — в суровом климате потребуется лучше утеплить дом. Более того, каркасные дома подходят не только для холодных регионов, но и для зон с повышенной сейсмической активностью. «У каркаса за счет малого веса инерция меньше, чем у каменных конструкций, за счет подвижности узлов каркасные дома более адаптивны к землетрясениям. Сейчас даже разработаны специальные узлы для строительства в сейсмоопасных регионах», — рассказал Андрей Баннов.

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Каждого застройщика, планирующего построить дешевый каркасный дом своими руками, интересует цена такой постройки. Предварительные подсчеты показывают, что один квадратный метр дома, построенного по канадской технологии, обходится хозяину примерно в 6-7 тысяч рублей . Стоимость коммуникаций в расчеты не входит и определяется отдельно (еще около 8 тыс. руб. за 1кв. м).

Проектирование и строительство

Чтобы максимально снизить себестоимость строительства каркасного дома, не потеряв при этом в качестве, нужно учесть несколько важных моментов.

1. Все строительно-монтажные работы рекомендуется проводить самому, без привлечения сторонних организаций.
2. Выбирать лучше дешевый, но грамотный проект с незамысловатой планировкой.
3. Самостоятельное проектирование дома без соответствующих знаний чревато ошибками и, как следствие, еще большими финансовыми затратами.
4. Площадь дома не должна превышать 120 кв. м, в связи с высокой стоимостью проведения коммуникаций.
5. Длинные пролеты, коридоры, холлы лучше исключить из проекта.

Материалы и инструменты

Учтите:

1. Часть инструментов можно взять в аренду , купив лишь самые основные из них (молотки, шуруповерт, циркулярную плиту, уровень, набор карандашей и рулеток и т. д.).
2. Осенне-зимний сезон – лучшее время для покупок стройматериалов. К концу сентября ажиотаж на строительство домов падает, а вслед за ним снижаются и цены.
3. Покупая еще не высохшие пиломатериалы, можно сэкономить до 20% выделенного на них бюджета. Но сушкой придется заниматься самостоятельно.

Дешевый фундамент для каркасного дома, кровля

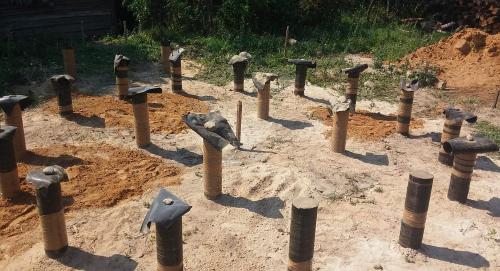

Вместо бетонных свай можно использовать буронабивные сваи ТИСЭ или покрышки, которые пользуются популярностью в Европе.

Дешевле всего обойдется односкатная кровля – на нее уйдет меньше материалов, времени и сил. Если нужен чердак, то нужна двускатная крыша. Кровли более сложной конфигурации требуют тщательных расчетов, грамотного проектирования и профессионального монтажа.

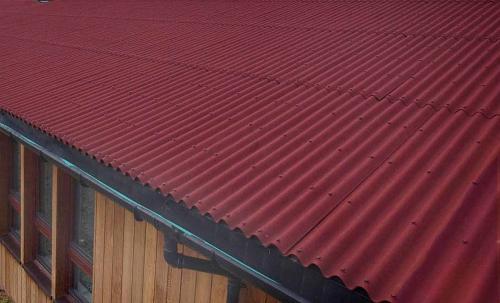

Самый бюджетный кровельный материал – ондулин (битумный шифер). Он, конечно, уступает металлочерепице и профнастилу, но, если стоит задача сэкономить на строительстве, можете смело его покупать. Лет через десять можно будет поменять крышу.

Внутренние и наружные работы, утепление

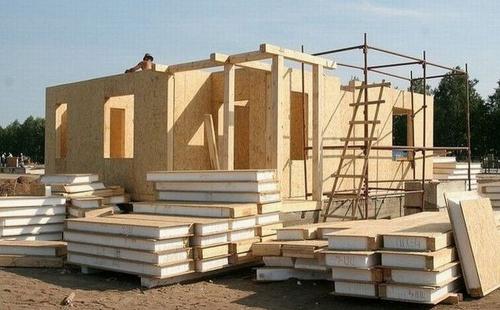

Стены из СИП-панелей не нуждаются в дополнительном утеплении , так как уже содержат утеплитель. При необходимости в регионах с суровым климатом можно дополнительно использовать фасадные отделочные материалы со слоем утеплителя.

Обычная полиэтиленовая пленка является хорошим и недорогим пароизоляционным материалом. Для гидроизоляции фасада лучше всего приобрести “Ютавек”.

Утеплить чердак можно за сущие копейки, воспользовавшись для этого обыкновенными деревянными опилками. Недорого стоит стекловата , а ее монтаж не потребует дополнительного оборудования.

Внутреннюю часть стен и потолок дома можно отделать вагонкой. Гипсокартон хоть и стоит дешевле, вместе со штукатуркой и покраской стоимость такой отделки увеличится в несколько раз.

Окна, двери и пол

Советы по экономии на окнах и дверях:

• Небольшие окна и низкие, до 2,5 метров, потолки – еще один способ сэкономить деньги. Таким образом, можно сократить теплопотери и расход материалов на строительство.
• Пластиковые окна лучше покупать напрямую у производителей – есть вероятность приобрести «отказные» окна со скидкой 50-60%. Отдать предпочтение лучше окнам Veka – у них армирование лучше, чем, например, у Renau.
• Чтобы сэкономить на стоимости дверей, снаружи дома рекомендуется сделать небольшую пристройку.

Выбирая между линолеумом и дешевым ламинатом для покрытия пола, лучше всего отдать предпочтение первому варианту. Линолеум недорогой, не нуждается в специальном уходе, водостоек, его легко можно постелить своими руками. Ламинат неустойчив к влажности, требователен к установке, через 3-5 лет может вздуться и покрыться трещинами, скрипит при ходьбе.

Этапы строительства каркасно-щитового дома. Эта. Каркас

Порядок монтажа каркаса стен зависит от выбранной технологии. Существует две методики:

1. Сборка всех элементов непосредственно на месте их установки.
2. Сборка на горизонтальной поверхности с последующей установкой уже готовой конструкции.

Второй вариант проще, монтаж выполняется быстрее. Именно так собирают дома из SIP-панелей заводского изготовления. Но при этом способе может потребоваться привлечение спецтехники или участие нескольких человек для подъема и установки стены ввиду значительного веса готовой конструкции.

Сборку дома непосредственно на месте установки можно выполнять самостоятельно. Монтаж каркаса щитового дома начинают с установки угловых вертикальных стоек. Обычно для этого используют сдвоенные доски сечением 100х40 мм или 150х40 мм. Большее сечение требуется для возведения двухэтажных домов. Также увеличенный размер доски удобен для укладки утеплителя толщиной 150 мм – именно такой слой требуется для Северо-Западного региона России.

Для обеспечения жесткости конструкции дома балки каркаса фиксируют металлическими уголками, а также укрепляют наклонными укосами.

Между угловыми балками на расстоянии 1,0-1,5 м друг от друга устанавливают остальные простые вертикальные стойки. Для них используют доски размером 100х40 мм или 150х40 мм – ширина должна совпадать с типоразмером бруса угловых стоек.

Далее поверх вертикальных стоек монтируют горизонтальные брусья, создавая таким образом жесткий остов здания. При этом сразу предусматривают проемы для оконных/дверных блоков. Снизу проемы укрепляют ригелями, равномерно распределяющими нагрузку по фундаменту.

Для создания готовых щитов обычно используют плиты OSB толщиной 12 мм. Итоговая толщина стены каркасно-щитового дома получается равной 180-250 мм. Габариты щитов из ориентированно-стружечных плит – 125х250 см. Опорные колонны для них (вертикальные стойки) целесообразно устанавливать на расстоянии 62,5 см – по краям и центру плиты.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Продолжаем наши уроки проектирования! В прошлый раз мы рассчитали и спроектировали в Архикаде сваи и их обвязку (ростверк). Сегодня переходим к следующему этапу — лагам пола, бриджингами и черному полу.

Итак, напоминаю, что мы делаем проект одноэтажного каркасного дома 6*9 с небольшим крыльцом.

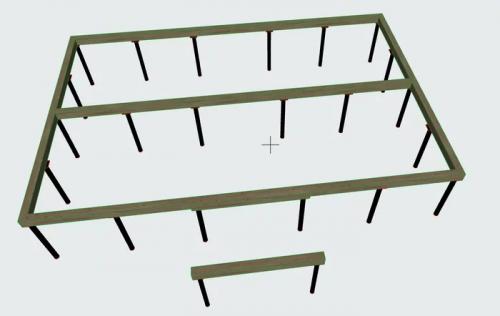

Обвязка свай сделана из трех досок 200*50. Балки пола мы будем делать из них же, так как они достаточны для наших нагрузок и при этом удобно покупать больше пиломатериала одного сечения.

В прошлый раз мы остановились на том, что у нас есть 3 ряда свай и соответственно ростверка. А значит очевидно что балки пола мы будем пускать поперек их, т. к. у нас между ними пролет менее 3 метров, а вдоль — 9 метров, чем больше пролет, тем сложнее его перекрыть и нужны доски большего сечения, так что пускать вдоль балки нет никакого смысла.

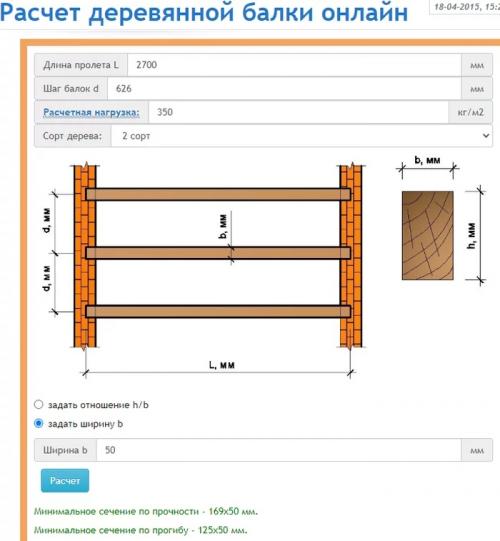

На получившийся пролет в 2,7 метра согласно калькулятору нам хватает доски 169*50, мы берем 200*50 с запасом.

Делаем шаг балок (лаг) пола — 625 мм. Это позволяет не резать OSB размером 2500*1250.

С другой стороны, придется резать утеплитель, так как редкий утеплитель влезет в 575 мм (625 минус толщина балки 50 мм), поэтому я рекомендую использовать строганные балки 45 мм или использовать эковату.

Так или иначе, я выбрал шаг 625 (кроме первой лаги, у нее шаг 600 мм, чтобы все было красиво и ровно опять же с OSB)

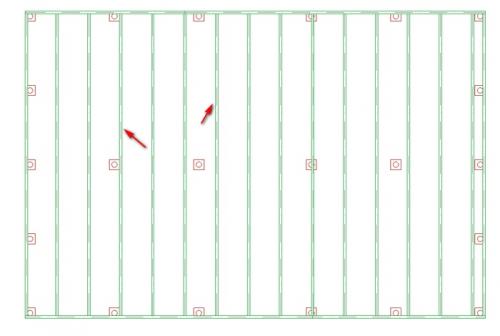

В итоге у нас получается, вот такая картина с лагами.

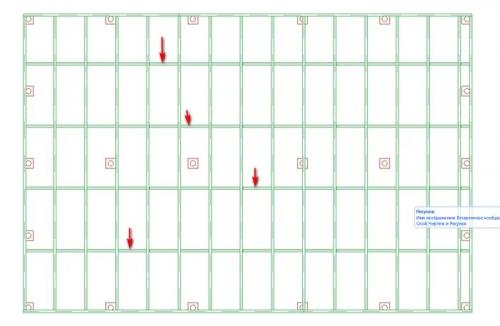

Давайте перейдем к перемычкам пола. По правилам они должны идти с шагом не реже 2,5 метров, но на практике я всегда делаю их с шагом 1250 мм (чтобы стыки ОСБ не висели в воздухе). Не забываем, что первый бриджинги (начинаем снизу) должен быть с шагом 1225 мм (для красивой раскладки)

Итого получается:

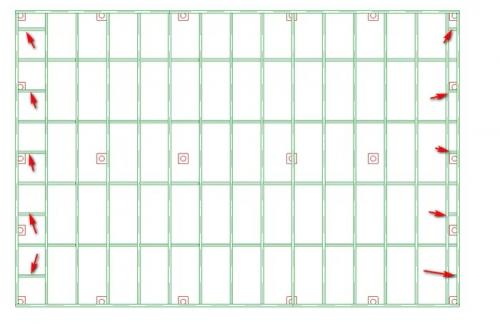

Так, теперь не забываем, что бриджинги нужны нам еще и под стены которые идут вдоль лаг (обычно фронтонные), иначе они будут упираться только на 50 мм доски, что не очень хорошо. Это один из методов для поддержки этих стен я использую именно его.

Теперь давайте посмотрим на планировку, мы видим 5 внутренних стены. Три идут поперек лаг, с ними проблем нет, они хорошо стоит на лагах. А вот с двумя, которые вдоль — нужно поработать, т. к. они лежат просто на фанере, при том, что они несущие.

Добавляем бриджинги с шагом 625 и под них!

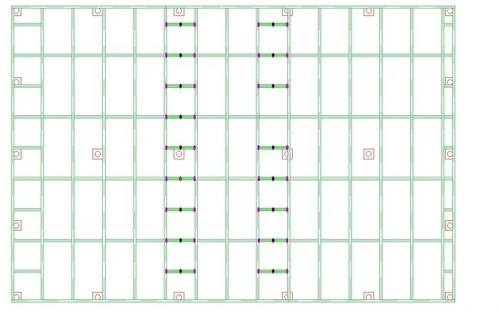

Включаем слой ростверка и что мы видим! Несколько центральных бриджей очень близко к центральному ряду. Используем халявную силу ростверка и сделаем пол еще крепчке, чуток сдвинем бриджи:

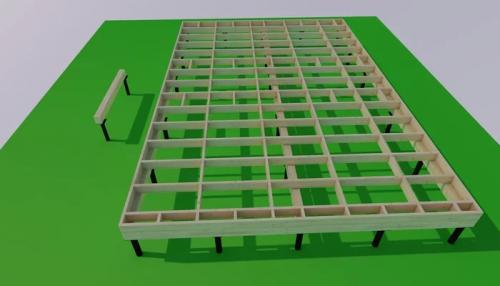

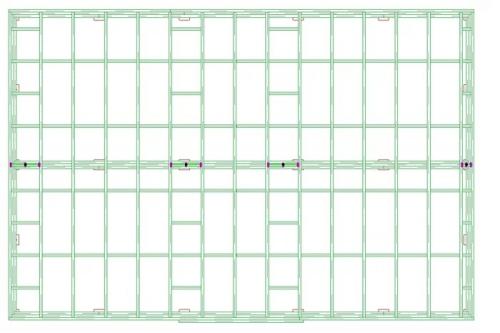

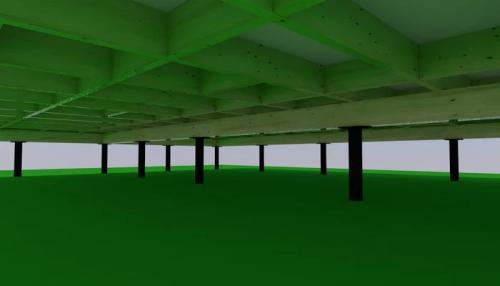

Наши итоговый красивые балки:

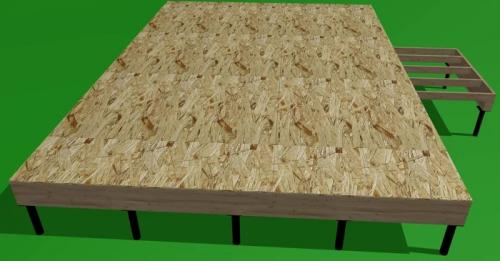

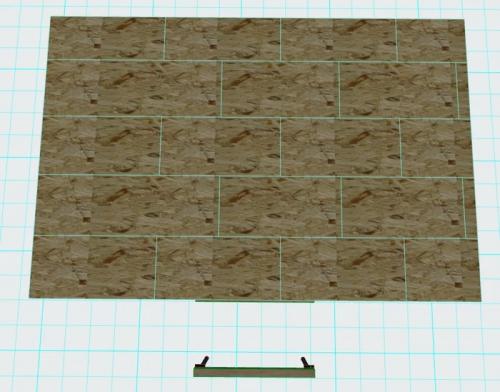

Ну все, можем приступать к плитам черного пола, в данном случае это ОСБ-3 размером 2500*1250мм и толщиной 22 мм.

Что важно знать, первый ряд кладем плиту стандартно, а вот со второго уже нужен шахматный порядок, начинаем с половинки плиты. И так дальше делаем через ряд. В итоге получается вот такой пол:

Заметьте, все плиты и в длину и в ширину у нас лежат или на лагах или на бриджах и никогда не висят в воздухе, это важно.

Источник: https://gorizont-pro.ru/stati/karkasnyy-dom-iz-brusa-svoimi-rukami-osobennosti-karkasnyh-domov-iz-brusa

Правила строительства каркасного дома. Шаг №2: Фундамент для каркасного дома СВОИМИ руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

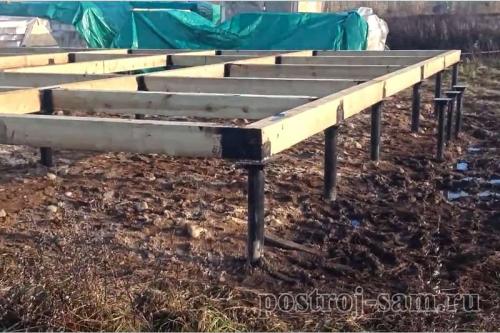

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

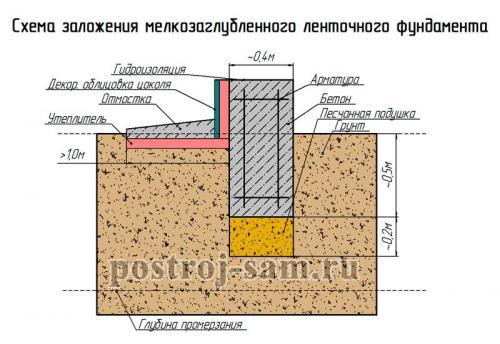

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

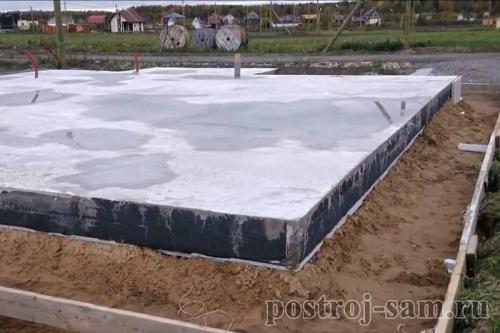

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Как правильно собрать каркасный дом. Ша. Установка стен каркасного дома

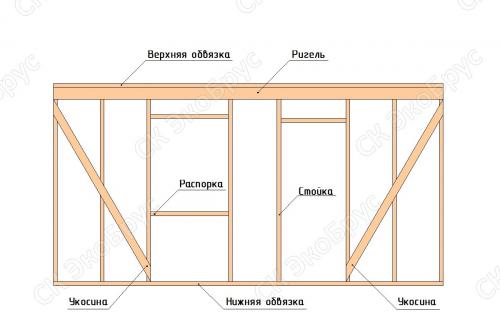

Каркас дома собирается из досок размером 50 на 150 мм или 50 на 200 мм, которые крепятся между собой и с брусьями при помощи металлических уголков и гвоздей.

Стены собираются на уже готовом полу каркасного дома. Первоначально делается нижняя обвязка. Детали для стен заготавливаются заранее, а весь процесс чем-то напоминает сборку детского конструктора. Обычно собирают каждую стену в отдельности. Она состоит из вертикальных, верхних и нижних элементов, которые называются шаблонами. Сверху стены делается еще одна обвязка, необходимая для установки стропил кровли.

Укосы и раскосы. Эти элементы нужны для предания устойчивости стене. Укосы устанавливаются с внутренней стороны в том случае, когда стена будет обшиваться плитным материалом. В процессе такой обшивки укосы убираются. Если стена обшивается вагонкой, то следует устанавливать постоянные раскосы. Они крепятся на каждую пару стоек по 2 сверху и снизу.

Углы. Они играют крайне важную роль в каркасе дома, поскольку на них приходится большая нагрузка. Поэтому их принято собирать из нескольких досок, чтобы увеличить прочность конструкции. Обычно в углу устанавливают две стойки, а образовавшееся пространство заполняется теплоизолятором.

Простенки (внутренние перегородки). Собираются также как и внешние стены, из отдельных шаблонов, после чего устанавливаются целиком в конструкцию дома. Поскольку внутренние перегородки не несут особой нагрузки, они изготавливаются из облегченных досок. Утеплитель внутри стен выполняет функцию не столько теплоизоляции, сколько звукопоглощения.

Верхняя обвязка. После установки стен сверху по всему периметру прибивается доска до 150 мм толщиной. Это делается для крепкого сцепления углов, объединения всех элементов каркасных стен в единое целое и для распределения нагрузки. Чтобы еще больше усилить конструкцию дома, используется фанера или OSB-плиты, которые прибиваются к каркасу по всей поверхности дома.
