Конструкция каркасного дома

Способов строительства каркасных домов насчитывается около двух десятков. Но в рамках этой статьи будут рассмотрены самые распространенные из них. А именно:

• способ «платформа»;
• каркасно-панельный (с применением СИП-панелей);
• каркасно-щитовой;
• каркасно-рамочный.

Разберем их по порядку.

Способ «платформа»

По данному способу возводят дома в Канаде, США, а также в странах Европы, таких как Германия, Финляндия. Характерной особенностью этого способа является поэтажное возведение конструкции.

1. Сначала следует определиться с типом фундамента.
2. Далее производится обвязка. Делается это для прочной связки фундамента и стен.
3. После этого производится сборка настила и пола первого этажа.
4. Собираются стены первого этажа с раскосами, дверными и оконными проемами и так далее.
5. Устраиваются перекрытия.
6. Затем стены второго этажа (мансарды).

Каркасно-панельный способ

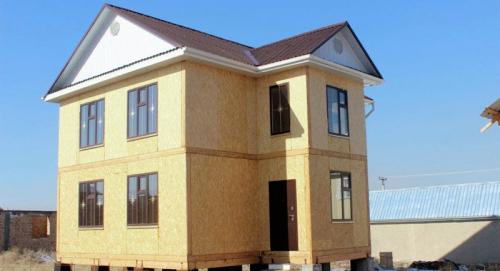

Готовый дом из сип-панелей

В данном пункте рассматривается строительство дома из СИП-панелей. Эта технология имеет как поклонников, так и противников. Но суть в том, что части домов также изготавливаются в заводских условиях.

СИП-панели имеют в составе Пенополистирол марки ПСБ-25-С, являющийся материалом, который не поддерживает горение. Скрепляется он листами ОСП с обеих сторон с помощью производственного клея. Там же, в цехе, панели нарезаются на специальных станках по проектам и отправляются на строительную площадку. Скрепляются панели с помощью деревянных брусьев, которые вставляются в пространство между листами ОСП и стягивается оцинкованными саморезами либо гвоздями.

Существует три класса эмиссии формальдегида: Е0,5, Е1 и Е2. Е0,5 и Е1 применяются для жилых помещений (причем в Европе ОСП с классом Е1 уже не применяется). Панели с классом Е2 безопасно применять для тех панелей, применяемых вне жилых помещений.

Каркасно-щитовой способ

Здесь стоит заметить, что существует несколько разновидностей возведения домов этим способом: североамериканский, скандинавский и среднеевропейский.

Североамериканский способ предусматривает то, что примерно 14-15% деталей производится в цехах, а все остальное собирается непосредственно на строительной площадке.

Скандинавский способ более технологичный. Каркасные дома полностью изготавливаются на заводе. Помимо сборки каркаса, в стены устанавливаются двери, стеклопакеты. Задача строителей – собрать каркас и обшить его.

Самый технологичный способ – среднеевропейский . В Беларуси он известен как немецкий . Дома на 100% изготавливаются на заводе с помощью станков с программным управлением. Причем, не только стены и внешние стены и межкомнатные перегородки, но и перекрытия и крыша.

Высокое качество изготовления домов по немецкой технологии обеспечивается также и контролем на каждом этапе производства домокомплектов. Благодаря точности изготовления постройка дома таким способом занимает в среднем 1,5 – 2 недели. А если требуется возвести небольшой одноэтажный дом, то сроки сокращаются до четырех дней.

Каркасно-рамочный способ

Этот способ строительства каркасного дома практически ничем не отличается от способа «платформа». В нем также применяется поэтажное возведения конструкции дома. При таком способе дом может строиться как из деревянного каркаса, так и из ЛСТК (легкие стальные тонкостенные конструкции).

Деревянные и стальные элементы обычно не комбинируют, а если и делают это, то с большой осторожностью, так как дерево и металл имеют разные характеристики.

Хотя во внутренней отделке дома из деревянного каркаса встречаются металлические элементы, и применяются они в том случае, когда нужно смонтировать гипсокартон или другую внутреннюю обшивку.

Построить каркасный дом своими руками чертежи. Каркасный дом своими руками пошаговая инструкция

Пошаговая инструкция для сборки каркасного дома своими руками - документ, включающий в себя комплекс планов, схем и спецификаций элементов, предназначенный для возведения каркасного дома своими силами.

В инструкцию входят: схема фундамента и обвязки, лаги пола и перекрытия, схема расстановки стеновых щитов первого и второго этажей, раскладка стеновых панелей, несущая кровельная конструкция и стропильная система, ведомости пиломатериалов и план кровли.

Пошаговая инструкция это связующее звено между чертежами, 3 d моделью и сметой, чтобы строитель мог не прибегать к помощи дополнительной информации и построил свой каркасный дом своими руками. В ней также даются ссылки на необходимые СНИПЫ и требования на проведение дополнительных строительных работ, а также действий обеспечивающих безопасность на строительной площадке.

Из чего складывается стоимость строительства дома под ключ? Прежде всего это стоимость материалов на материалы и это кстати довольно маленькая часть бюджета - не более 5 т. р/м.кв. Вторым фактором, влияющим на цену дома является непосредственно стоимость работ по монтажу. Под ключ работы стоят сейчас от 50% до 70% от сметы на материалы.

Добавим сюда стоимость логистических и операционных расходов, что составляет от 5% до 10% - доски как никак надо везти, инструмент покупать и кормить-одевать рабочих на время стройки. Сложив эти показатели получаем около 7-8 т.р./м.кв. Дальше добавляем чистую прибыль фирмы - застройщика и получаем нормальную цену на каркасный дом под ключ от 10 до 12 т.р. за квадратный метр. Если Вы ищете дешевый способ - стройте сами.

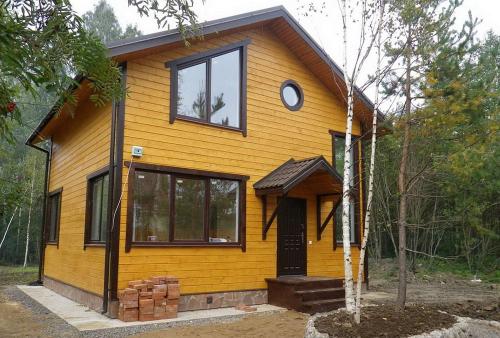

Бюджетный каркасный дом своими руками. Как быстро и недорого построить каркасный дом своими руками

Каркасный дом – это прекрасная возможность обзавестись собственным комфортным жильем за приемлемые деньги и в короткий срок. Но чтобы первый сильный ветер или пучение грунта не сложили его как карточный домик, необходимо знать четкую последовательность выполнения работ и некоторые секреты каркасного строительства. Приводим пошаговую инструкцию, как правильно.

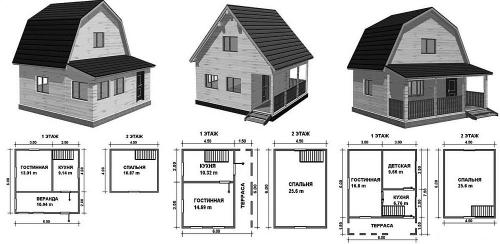

Дизайн-проект и чертеж дома

Существенно сократить сроки строительства, избежать многих ошибок и уменьшить расход материалов вам поможет дизайн-. Но это не только проработка интерьера комнат. Дизайн-проект включает в себя и чертежи . Для фундамента, стропильной системы и каркаса стен они просто необходимы.

Чертежи помогают рассчитать расход строительных материалов и нагрузку на конструктивные элементы. В них отражены размеры всех деталей и узлов, их пропорции и способы соединения, разводка инженерных коммуникаций.

Для разработки дизайн-проекта и чертежей вы можете обратиться к профессиональным проектировщикам или попробовать освоить специализированные программы. Для примера: ArchiCAD, Arcon, WoodEngine, CadWork. Однако учтите, что некоторые программы требуют покупки лицензионного ключа и время на освоение.

Укладка фундамента под каркасный дом

Каркасный дом может быть самостоятельно возведен вами на плитном, свайном, столбчатом или ленточном фундаменте. Каждый имеет свои достоинства и недостатки, подходит для определенного типа грунта. Как определить, какой из них выбрать?

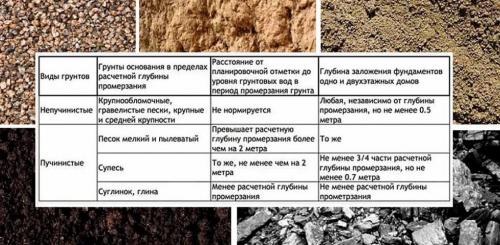

Анализ грунта на участке под строительство

Фундамент, подобранный в соответствии с особенностями грунта, – не просто надежная основа всего строения. Это еще и рациональное использование ваших денежных средств. Не всегда каркасному дому нужен дорогостоящий плитный илиглубокого заложения.

Сделать правильный выбор поможет анализ земли , взятой со строительного участка. Что он поможет определить:

1. Глубину залегания грунтовых вод. Если они протекают близко к поверхности почвы, придется отказаться от устройства погреба.
2. Качественный состав земли (мелкий песок, гравий, глина и др.). Наилучший вариант для строительства –гравийный грунт, наихудший – мелкопесчаный.
3. Глубину промерзания грунта. Чем она больше, тем более трудоемкими и дорогостоящими будут работы по закладке фундамента.

Для исследования можно самому выкопать яму глубиной не менее полутора метров, взять пробы земли и отнести их в лабораторию. Менее трудоемкий вариант – приглашение инженеров-геологов непосредственно на строительную площадку.

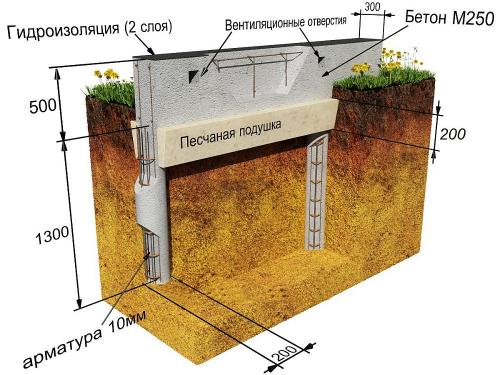

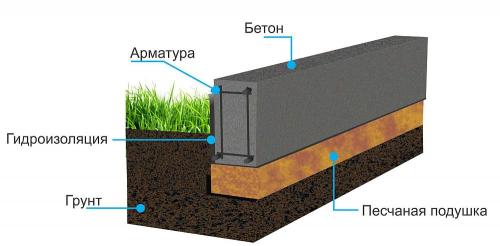

Особенности ленточного фундамента

Ленточный фундамент представляет собой замкнутый контур из армированного бетона. Его прокладывают под несущими стенами дома по всей их длине.

Несмотря на трудоемкость и дороговизну укладки, ленточное основание является оптимальным вариантом для каркасного дома. Оно имеет большую несущую поверхность, позволяет обустроить подвал и выполнить строительные работы даже на пучинистом грунте.

Последовательность возведения ленточного фундамента:

1. Рытье траншеи и укладка песчаной подушки на ее дно.
2. Гидроизоляция стенок траншеи.
3. Монтаж деревянной опалубки.
4. Сборка и установка армирующей сетки.
5. Заливка опалубки бетоном и его уплотнение.

Высота ленточного фундамента должна быть минимум в 2 раза больше его ширины. При таких условиях в нем не возникает поперечная деформация.

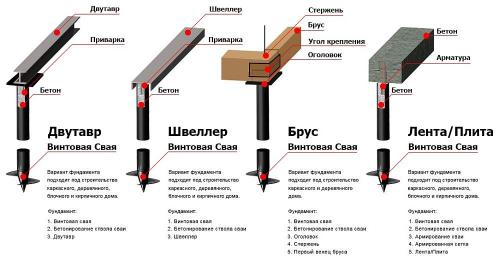

Свайно-винтовой фундамент – простое и доступное основание для дома

Свайно-винтовой фундамент позволяет без опыта строительства возводить жилой дом на слабых и участках с неровным рельефом. Он становится надежной опорой для стен, так как сваи прочно цепляются за твердые породы ниже уровня промерзания грунта.

Винтовые сваи – металлические стержни, на заостренные концы которых приварены лопасти. Такая конструкция позволяет просто вкрутить их в землю, как сверло. Это можно сделать с помощью привлеченной специальной техники или вручную. Но в последнем случае понадобится не менее трех человек.

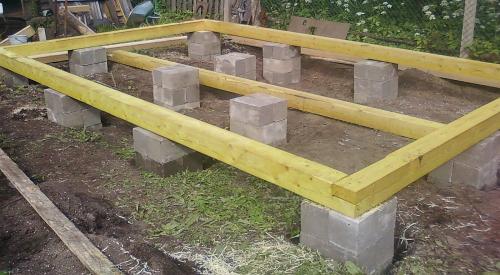

Укладка столбчатого фундамента

Столбчатое основание возводят только на стабильных грунтах с высокой несущей способностью.

Работы выполняют пошагово:

1. По выбранному периметру в земле бурят круглые скважины.
2. В них устанавливают связанный из арматуры металлический каркас.
3. Опускают в скважины опалубку из обсадных труб.
4. Обрезают надземные элементы по одному уровню.
5. Заливают скважины бетоном и уплотняют его.

Высота оголовков (надземная часть столбов) не должна быть меньше 400 мм. В противном случае древесная обшивка пола будет гнить от постоянного воздействия влаги.

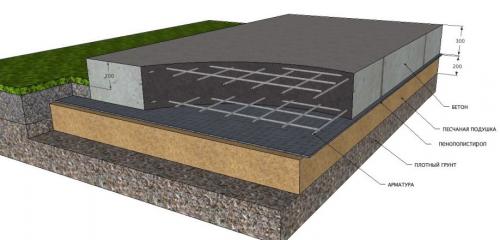

Плитный фундамент – когда немалые вложения оправдывают себя

Плитный фундамент по праву считается самым дорогостоящим. Это связано с большой несущей площадью, которая является главным достоинством монолитного основания.

Построенный на такой плите дом защищен от перекосов, ведь даже при воздействии сил морозного пучения он двигается вместе с фундаментом.

Технология укладки основания предполагает

1. Снятие верхнего слоя почвы (плодородного).
2. Укладку геоткани, засыпку песчано-гравийной подушки и ее трамбовку.

Высота плитного основания обычно составляет 100 мм .

Источник: https://gorizont-pro.ru/stati/sobiraem-karkas-doma-svoimi-rukami-karkasnyy-dom-svoimi-rukami-poshagovaya-instrukciya

Маленький каркасный дом своими руками. Шаг №2: Фундамент для каркасного дома своими руками

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

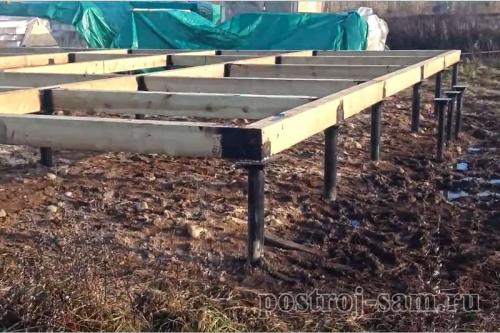

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

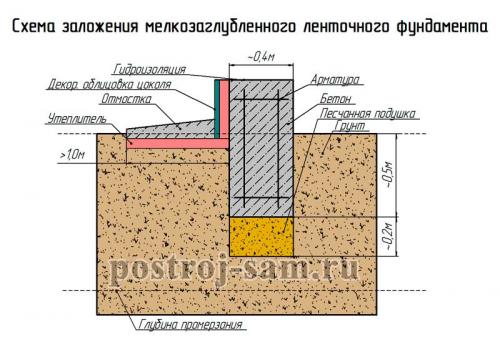

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент , так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

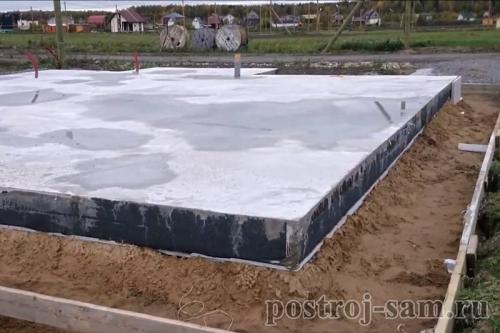

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Источник: https://gorizont-pro.ru/stati/kak-pravilno-sobrat-karkas-doma-iz-dereva-v-chem-sut-postroek-iz-karkasa

Как построить каркасный дом своими руками: пошаговая инструкция. Строим каркасный дом своими руками с нуля

Итак, весна не за горами, поэтому настало самое время подумать о начале строительства своего дома.

Проще всего построить каркасный дом своими руками, для которого не надо нанимать дополнительной спец техники, выбирать подходящую для работ погоду или нанимать бригаду.

Ниже вы узнаете, как построить каркасный дом своими руками, мы постараемся дать самую подробную, пошаговую инструкцию.

Так же вы сможете прикинуть стоимость вашей будущей постройки, перед тем, как начато строительство.

Строим каркасный дом своими руками с нуля

План-проект каркасного дома

Первое, с чего должна начаться подготовка и строительство вашего дома – это план-проект.

Чертеж можно нарисовать самостоятельно, а можно заказать в специальных фирмах, которых сегодня достаточно много.

В целях экономии можно купить готовый проект, или воспользоваться бесплатными типовыми проектами, которые можно скачать в интернете.

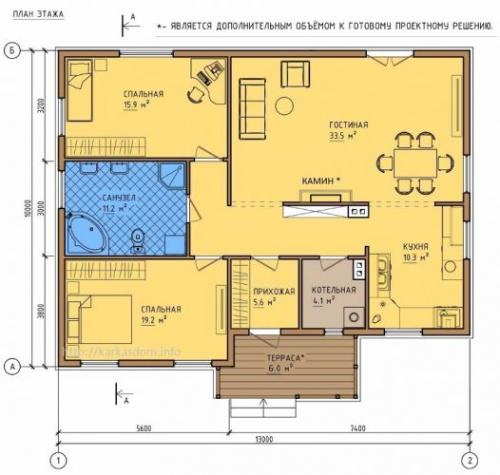

Проект каркасного дома

Если вы решили проект рисовать самостоятельно, подумайте, хватит ли вам знаний и умений. Как правило, после наброска эскиза и плана комнат начинаются проблемы.

Если вы знаете, что сможете нарисовать в проекте разводку труб, электричества, указать места розеток и пр. , то вы справитесь с самостоятельными чертежами.

Если обо всем этом вы имеете смутные представления, лучше с зарисовками, которые вы набросаете дома, обратиться к специалистам.

Они также помогут вам подобрать материалы и даже рассчитают примерную стоимость будущей постройки.

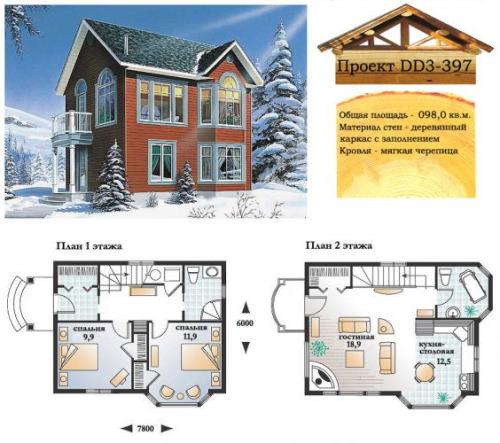

Проект с эскизом

Схема дома предлагается в интернете бесплатно, используйте ее для вдохновения.

Самостоятельные проекты можно рисовать для дачных домиков, которые не имеют сложные коммуникации и системы проводки электричества.

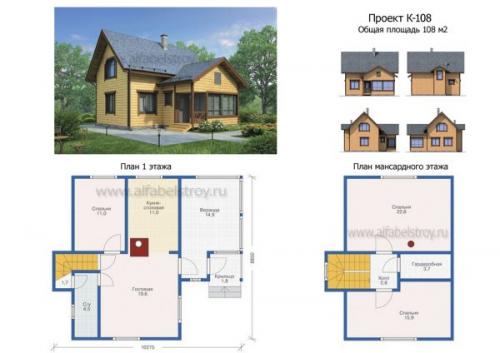

Еще один проект с эскизом

Стоимость проекта составляет от 500 рублей до 150 000рублей. Средний проект обойдется вам в районе 5 000 рублей.

Первый этап: подготовка и фундамент

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента.

Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый.

Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

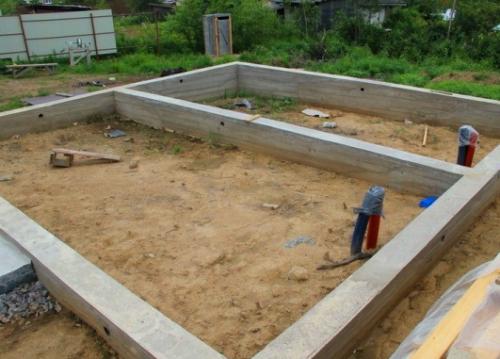

Ленточный фундамент под каркасный дом

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Глубина траншеи должна быть не менее 60 см, то есть ниже точки промерзания. Если глубина небольшая, то из-за сезонного движения почв фундамент будет подниматься и опускаться, что спровоцирует его ранее разрушение. Ширина фундамента должна быть минимум 30 см.

Дом на свайном фундаменте

В траншее следует установить опалубку. Выбор опалубки зависит от вашего кошелька, свободного времени и желания приложить руку к ее созданию. Желающие сэкономить могут собрать опалубку из старых досок.

Естественно между досками остаются щели, в которые может проникнуть жидкий цемент во время заливки фундамента. Решить эту проблему можно с помощью пленки, которой выстилаются стенки опалубку.

Чтобы во время заливки опалубка не сломалась (так как тяжелый цемент давит на стенки с большой силой), устанавливают распорки. В подготовленную таким способом траншею укладывают арматуру.

В это же время должны быть установлены анкерные болты, на которые потом будут насажены доски или брус для нижней обвязки.

Анкерные болты также можно устанавливать в уже готовый фундамент, просверлив под них отверстия. Однако этот способ считается менее надежным.

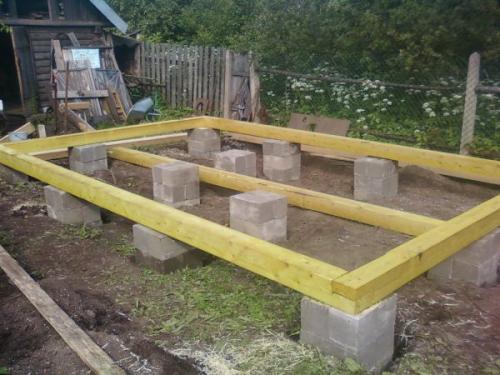

Столбчатый фундамент для каркасного дома

Когда все эти манипуляции сделаны, можно заливать цемент. Он должен быть не слишком жидким, по консистенции – как густая сметана. Используя лопату разравнивает поверхность, стараясь, чтобы уровень поверхности будущего фундамента был ровным.

Фундамент должен застывать несколько недель. Если в это время начинаются дожди, то фундамент стоит укрыть пленкой. Незастывший цемент боится заморозков, поэтому все эти работы стоит выполнять тогда, когда температура не опускается ниже 0 градусов.

Через 3 недели опалубку, если вы использовали съемную, можно снимать. Несъемные опалубки, продающиеся в магазинах, трогать не надо. Они выполнят функцию дополнительной защиты основы под дом от внешних факторов. Но и стоимость их гораздо выше, чем тех, которые можно сделать своими руками.

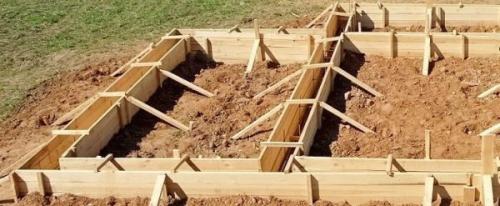

Опалубка для ленточного фундамента, построенная своими руками из досок

Стоимость самостоятельно построенного фундамента с материалами составит около 2-3 тыс. долларов. Строительство фундамента от специалиста обойдется минимум в 2 раза дороже.

Схема различных видов фундаментов есть в нашей статье .

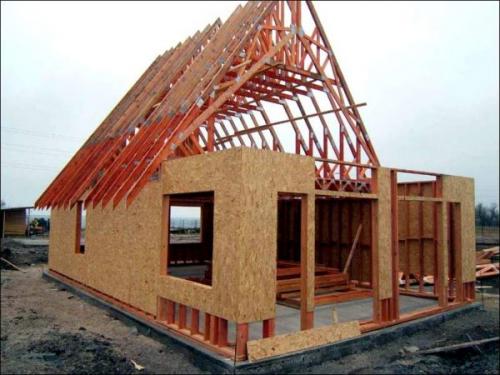

Возводим каркас дома

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент.

Как построить каркасный дом 6х6 своими руками. Каркасный дом 6х6 своими руками: пошаговая инструкция

Технология каркасного строительства домов — современная, экономичная, несложная — заслуженно завоевала популярность в Москве.

Существует несколько способов возведения таких домов, и один из них — каркасно-рамочный — заключается в сборке каркаса прямо на площадке.

Этот метод подходит для воплощения любого дизайн-проекта.

А его простота позволяет обходиться своими силами, не привлекать специалистов-строителей и тяжёлую строительную технику.

В статье подробно описывается пошаговая инструкция по сбору своими руками каркасного дома размером 6х6.

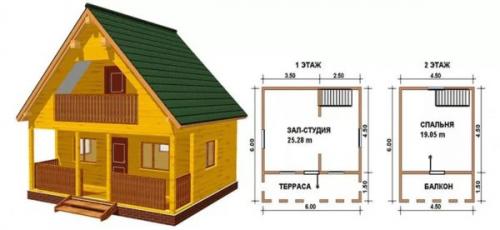

Проект каркасного дома 6х6

Планируя возведение частного малоэтажного жилья в Москве своими руками, можно принимать за основу среднее время постройки дома по каркасной технологии. Оно составляет максимум 2 месяца.

Можно возвести не только жилой дом, но и гараж, баню и любые другие виды строений. Соблюдая все пункты инструкции, можно добиться отличной шумо-, звуко- и теплоизоляции.

План каркасного дома 6 на 6

Считается, что строительство своими руками всегда требует расходов на 10-20% процентов больше запланированной суммы.

Но, даже если учитывать этот факт, каркасное строение потребует гораздо меньше затрат, чем кирпичное или блочное здание. А сведённые к минимуму теплопотери помогут сэкономить на коммунальных платежах.

В проектной организации или у частных дизайнеров можно выбрать готовый стандартный проект каркасного жилища (одноэтажного 6х6, двухэтажного, с мансардой, с гаражом) или заказать индивидуальный вариант.

Преимущество распространённого проекта 6х6 очевидно, ведь стандартная длина доски как раз составляет 6 м.

Процесс строительства, не осложнённый дополнительными проблемами по поиску нестандартных материалов, пойдёт гораздо быстрее.

Фундамент для каркасного дома 6х6

Для каркасных домов пошаговая инструкция предусматривают один из следующих типов фундамента:

• ленточно-столбчатый;
• ленточный;
• свайный;
• монолитный.

Первый вариант фундамента каркасного дома 6х6 связан с вбиванием свай и применяется в местности, где летом появляются грунтовые воды, а зимой почва сильно промерзает.

Устанавливайте этот тип фундамента в 3 этапа.

1. Сделайте траншеи по всему периметру будущего дома.
2. Поставьте железобетонные столбы с определённым интервалом, забивая их на всю глубину промерзания.
3. Залейте траншеи цементом.

Если вы предпочли второй вариант, сделайте траншеи и укрепите их железными прутьями.

Для третьего вида фундамента — монолитного — нужно установить цементную платформу.

Каркас пола каркасного дома 6х6

Следующий этап пошаговой инструкции — конструирование каркаса пола.

1. Для того, чтобы древесина не пропитывалась влагой от бетонного основания, необходима гидроизоляция. Покройте основание битумной мастикой или гидроизолом.
2. По периметру фундамента зафиксируйте доски (лежни) из хорошо просушенной древесины.
3. Между ними положите доски обвязки способом на ребро через каждые 40-50 см.
4. К этим доскам прикрепите лаги — доски, равномерно передающие нагрузку на фундамент.
5. Заложите листы утепления (например, плиты пенополистирола).
6. Затем поверх утеплителя положите черновой деревянный пол и вразбежку закройте его листами фанеры.

Возведение стен каркасного дома 6х6

Каркас дома 6х6 собирается из брусьев, и от того, насколько прочно ли они скреплены, будет зависеть долговечность строения.

Самыми надёжными считаются крепления типа шип-паз или вырубки. Для уверенности производят дополнительную фиксацию с помощью стальных уголков, держателей, пластин.

Сборка каркаса 6х6 начинается с возведения вертикальных стоек фасада и внутренних перегородок с шагом 40-60 см. Кроме качества соединения, важны и характеристики бруса.

Рекомендуется использовать материал заводского производства, а не самостоятельно обработанный. Ведь чем лучше качество обработки, тем точнее будет подгонка элементов будущего дома 6х6.

Каркасный дом 6х6 одноэтажный

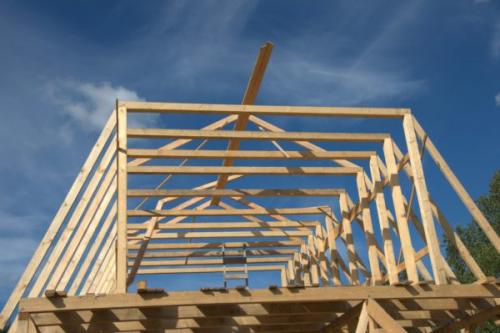

Строительство крыши каркасного дома 6х6

Форму и количество скатов крыши можно выбрать любые. Как правило, большинство предпочитает простую двускатную кровлю.

Целесообразно устроить под крышей мансарду. Для этого, монтируя стропильную систему, нужно установить дополнительное утепление.

Важно правильно рассчитать толщину бруса: она зависит от нагрузки на кровлю, а также нужно брать в расчёт снег, который будет оседать зимой.

Внутренняя и внешняя отделка каркасного дома 6х6

Когда каркас и кровля каркасного дома 6х6 сделаны, приходит черёд утеплять фасады. На рынке представлено множество современных материалов с высокими показателями тепло- и звукоизоляции.

Самые популярные утеплительные материалы — минераловата и пенополистирол. Утеплитель крепится между стойками каркаса и закрепляется монтажной пеной.

Фасад обшивают сайдингом, фасадной плиткой, отделывают кирпичом, наносят на поверхность краску или декоративную штукатурку.

Внутреннюю поверхность стен отделывают, как и любой другой дом, обоями, керамической плиткой.

Пол покрывают линолеумом, ламинатом или любыми другими напольными отделочными материалами.
