Надежный фундамент без ошибок. Ошибки в планировании

Надежный фундамент без ошибок. Ошибки в планировании

Стройка – это прежде всего участок, на котором будет стоять дом, а у каждого участка имеются особенности. Чтобы дом стоял надёжно, необходимо избежать следующих ошибок на стадии планирования.

Ошибка вторая: начало работ без геолого-гидрологических изысканий

Знание состава почвы и наличия грунтовых вод на участке – это важнейший момент при проектировании фундамента. Любой дом имеет свою массу и передаёт её через фундамент в грунт. Грунт, в свою очередь, сопротивляется давлению дома. Дом будет устойчив, если сопротивление грунта будет выше нагрузки строения. Если же нагрузка от дома превышает сопротивление грунта, то такой дом попросту начнёт проваливаться.

Именно геолого-гидрологические изыскания покажут:

• какой грунт находится на участке;
• какую нагрузку он выдерживает;
• на какую глубину необходимо заглублять фундамент, чтобы он лежал ниже точки промерзания;
• нужно ли отводить воду с участка и делать дренажную систему.

Начинать работы без сбора информации о грунте является грубой ошибкой.

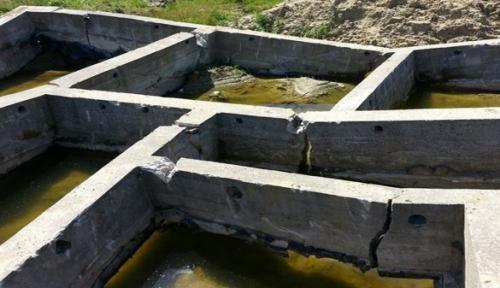

Ошибка третья: начинать работы ранней весной и оставлять фундамент на зиму

Все хотят поставить коробку дома за один сезон и по этой причине начинают работы ранней весной, когда грунт ещё влажный, мёрзлый или заснеженный. Это делать категорически нельзя. Переувлажнённый грунт при нагрузке от залитого раствора выделит большое количество воды, которая оставит раковины в бетоне. Если залить бетон на снег, то раствор растопит его и превратит в воду, что также нанесёт вред конструкции.

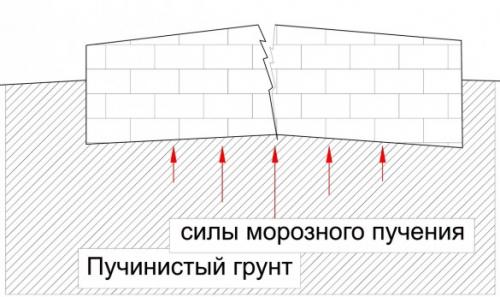

При заливке фундамента в мёрзлый грунт стоит понимать, что он через некоторое время оттает и под нагрузкой придёт в движение. Таким образом, уже готовый фундамент даст просадку. Спешка в строительстве приводит только к негативным последствиям.

Бетон созревает за 28 дней, а возводить стены на фундаменте можно уже через две недели, когда бетон наберёт 70% прочности. При правильном планировании работ можно успеть поставить коробку в тёплое время и за один сезон.

Не стоит верить мифу, что фундамент должен отстояться. На это есть причины.

1. Заводской бетон набирает максимальную прочность за один месяц.
2. Заглублённый на нужную глубину фундамент, который имеет необходимое армирование и подошву, станет готовым к продолжению строительных работ уже через 14—18 дней после заливки.
3. Опирающийся на устойчивый грунт фундамент является надёжным основанием для здания и не нуждается в дополнительном отстаивании.

Не ждите, что фундамент за год простоя пустит корни и станет крепче. Наоборот, нельзя оставлять фундамент без нагрузки на зиму. Морозное пучение грунта выдавит лёгкую конструкцию, что приведёт к нарушению уровня или появлению трещин. Водонасыщенный грунт при замерзании создаёт касательное давление от 10 до 15 тонн на 1м2.

Ошибка четвёртая: проводить работы на плодородном слое

Многие застройщики не снимают плодородный слой грунта под будущей постройкой перед рытьём траншей. Дело в том, что плодородный слой, который составляет примерно 15 см содержит в себе множество корней и прочей органики. Со временем растительность сгнивает, что провоцирует просаживание пола и перегородок, установленных на плодородный слой.

Плитный фундамент. Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

В первом случае на подготовленной площадке укладывают железобетонные плиты. А в качестве выравнивающего и «связующего» слоя заливают цементно-песчаную стяжку. Несущие возможности такого фундамента невысоки, поэтому его либо обустраивают на скальных (или крупнообломочных) грунтах, либо для легких построек.

Монолитная плита не имеет каких либо недостатков и ограничений в применении, кроме высокой стоимости изготовления. Есть даже рекомендации по применению плитного фундамента глубокого заложения:

• для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
• строительство на смешанных грунтах, имеющих разные несущие свойства;
• для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

• Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
• Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундамента Источник vamnapolzu.ru

• Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания дома Источник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

• выровненный и утрамбованный «материковый» грунт;
• разделительная геомембрана (желательна, но не обязательна);
• подушка из песка (или из двух слоев – песка и щебня)
• подбетонок;
• гидроизоляция;
• листовой утеплитель;
• плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

Шведская плита фундамента под частный дом с теплым полом Источник pinterest.com

Какой песок нужен для фундамента: выбор по характеристикам и происхождению

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубы Источник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.

Фундамент для двухэтажного дома из кирпича. Виды фундаментов под кирпичный дом

Чтобы создать надежный фундамент для кирпичного дома на долгие годы, стоит заранее рассмотреть все существующие варианты выполнения такой деятельности. Важной особенностью успешного проведения строительства становится оценка масса будущего строения. Фундамент для кирпичного дома ложится в основу сооружения значительной массы. Это исключает из списка потенциальных вариантов столбчатые и мелкозаглубленные основания для проведения строительства. Надежный фундамент для кирпичного дома обычно бывает свайным, плитным, ленточным.

Типы и виды фундамента под дом

Распространено два варианта подготовки к строительству основания под кирпичный дом:

1. С рытьем котлована при планировании строительства массивного сооружения в два и более этажа с подземным уровнем или подвалом
2. Только с рытьем траншеи при планировании строительства дома в 1-2 этажа без подземных уровней

В любом варианте изготовлении фундамента под дома из кирпича потребуется соблюдать перечень обязательных условий и требований. В этот перечень входит:

• Определение физико-механических характеристик грунта
• Глубина промерзания грунта
• Уровень грунтовых вод
• Рельеф территории проведения строительства

Такую работу могут выполнить специалисты. Это станет гарантией получения полной и достоверной информации.

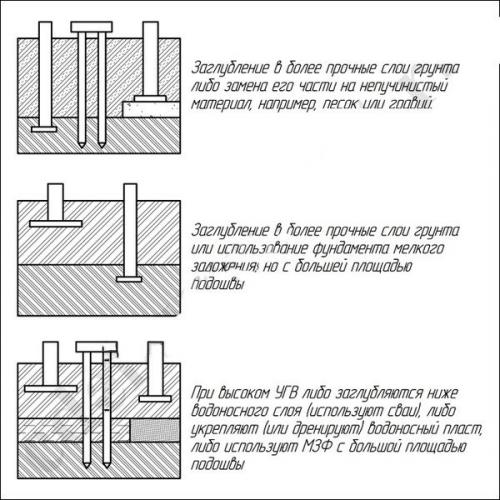

В случае, если профессионала по разным причинам вызвать не удается, можно использовать стандартные правила, какой фундамент лучше при различных обязательных параметрах:

• Так, фундамент для кирпичного дома на сухих, не пучинистых и песчаных грунтах может быть ленточным любого типа. В том числе может создаваться монолитный, сборно-монолитный и сборный фундамент под кирпич.
• На не просадочном глинисто грунте лучше всего показывает себя бутобетонный ленточный фундамент под кирпич.
• При строительстве дома на подвижных, пучинистых и просадочных грунтах оптимальным вариантом становится плитный или сплошной фундамент под дом из кирпича
• Свайный вариант основания может использоваться практически на любом типе грунтов.

Вид фундамента выбирается и в зависимости от типа возводимого строения:

1. Простые по форме и компактные по площади строения из кирпича могут возводиться на монолитных и сплошных фундаментах.
2. На слабом грунте и при больших нагрузках нужно использовать свайное основание для строения.
3. Ленточный вариант оптимален при строительстве большого по площади, в том числе дома с подвалом и цокольным этажом.

Определенные правила существуют и в отношении глубины заложения фундамента под кирпичный дом. В этом случае он располагается на разной глубине в зависимости от сочетания таких параметров, как уровень пучинистости грунта, его состав на уровне промерзания, глубины залегания подземных вод.

Если нужен надежный, важно помнить, что кирпичный дом имеет большую массу и склонен к усадкам. Большая толщина стен требует формирования надежного фундамента, который легко выдерживает значительную нагрузку. Трещина на стене кирпичного дома критична и часто становится основой полного развала конструкции.

Ленточный фундамент. Пошаговая инструкция по строительству ленточного фундамента своими руками + основные ошибки при монтаже

Требования, предъявляемые к фундаменту, весьма высоки.

Прочность и надежность основания относятся к основным, но не единственным задачам, возлагаемым на опорные конструкции.

Ленточный фундамент способен выполнять свои функции в различных условиях, что подтверждено многовековыми исследованиями.

Высокая популярность ленты обусловлена оптимальным сочетанием несущей способности и экономичности, простоты и долговечности.

Основным достоинством считается возможность самостоятельного возведения.

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента :

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

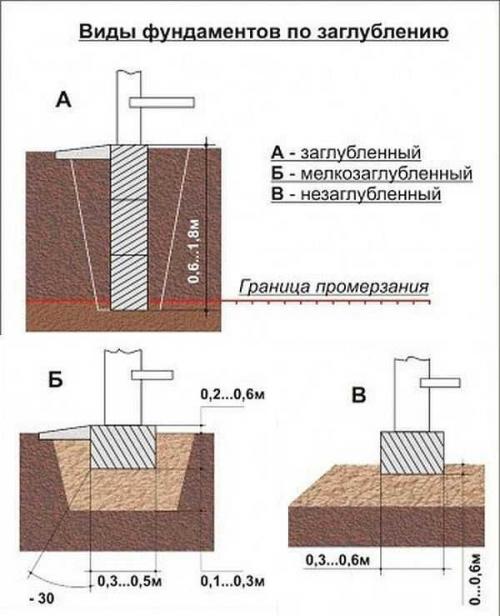

Кроме того, существуют разновидности по :

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Для каких построек он подходит

Ленточные основания являются надежной опорой для зданий из различных материалов:

• Дерево.
• Пено- и газобетон.
• Кирпич.
• Бетонные плиты.

Материал и количество этажей определяют вес здания, от которого зависят расчетные параметры ленты — степень заглубления и толщина. Наряду с особенностями грунта, параметры здания являются основным материалом для выполнения инженерных расчетов при проектировании.

как рассчитать глубину

ленточного фундамента зависит от типа основания. е сли планируется строительство варианта, то необходимо опираться на табличные данные снип, отображающие глубину промерзания грунта в данном регионе.

При строительстве мелкозаглубленного типа ленты учитывается состав грунта, наличие и глубина залегания грунтовых вод. К оптимальной глубине принято относить 0,75-1 м, но на устойчивых и сухих грунтах глубину можно немного уменьшить.

ОБРАТИТЕ ВНИМАНИЕ!

Наиболее распространенной глубиной погружения мелкозаглубленной ленты считается 0,7 м.

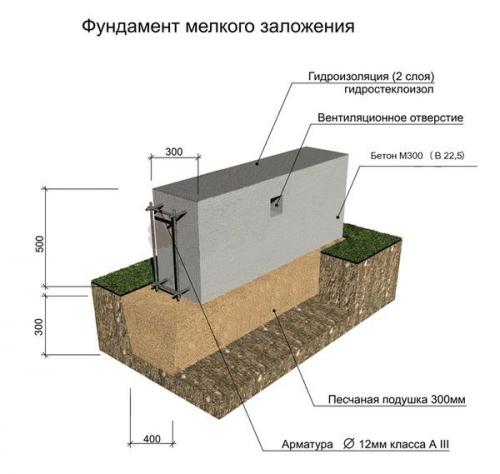

Как устроен мелкозаглубленный ленточный фундамент

практически полностью повторяет заглубленный вариант, только с меньшим уровнем погружения.

Присутствует траншея, в которой создается дренажный слой засыпки и заливается бетонная лента .

Конструкция основания имеет меньшие возможности, чем полноценная лента, но, для относительно небольших малоэтажных построек ее несущей способности вполне хватает.

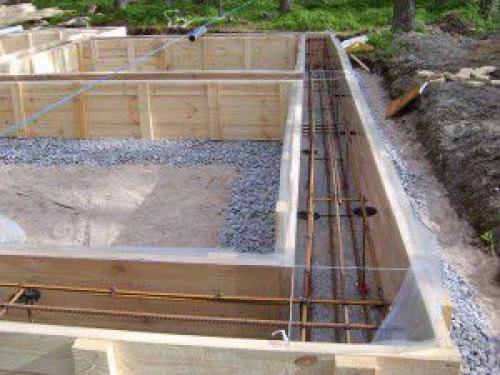

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании ленточного фундамента :

• Подготовка.
• Разметка участка.
• Рытье траншеи.

ВАЖНО!

Порядок действий не меняется практически ни при каких обстоятельствах, поскольку все этапы являются следствием предыдущих операций.

Расчет фундамента по геологии. Требования норм проектирования к глубине заложения фундаментов

Обратимся к главному действующему нормативу в области проектирования фундаментов – СП 22.13330.2016 раздел 5.5 «Глубина заложения фундаментов» п.5.5.1 гласит:

«Глубину заложения фундаментов следует принимать с учетом:

• назначения и конструктивных особенностей проектируемого сооружения, нагрузок и воздействий на его фундаменты;
• глубины заложения фундаментов примыкающих сооружений, а также глубины прокладки инженерных коммуникаций;
• существующего и проектируемого рельефа застраиваемой территории;
• инженерно-геологических условий площадки строительства (физико-механических свойств грунтов, характера напластований, наличия слоев, склонных к скольжению, карманов выветривания, карстовых полостей и пр.);
• гидрогеологических условий площадки и возможных их изменений в процессе строительства и эксплуатации сооружения;
• возможного размыва грунта у опор сооружений, возводимых в руслах рек (мостов, переходов трубопроводов и т.п.);
• глубины сезонного промерзания грунтов.

Выбор оптимальной глубины заложения фундаментов в зависимости от указанных условий необходимо выполнять на основе технико-экономического сравнения различных вариантов.»

То есть почти то же самое, о чем говорилось выше только другими словами. Далее в п. 5.5.2-5.5.4 СП идет методика определения расчетной и нормативной глубины промерзания – это вопрос рассмотрен в другой.

Далее п 5.5.5 однозначно определяет правила выбора глубины заложения фундамента:

Глубину заложения фундаментов отапливаемых сооружений по условиям недопущения морозного пучения грунтов основания следует назначать:

• для наружных фундаментов (от уровня планировки) по таблице 5.3;
• для внутренних фундаментов — независимо от расчетной глубины промерзания грунтов.

Глубину заложения наружных фундаментов допускается назначать независимо от расчетной глубины промерзания, если:

• специальными исследованиями на данной площадке установлено, что грунты не имеют пучинистых свойств;
• специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную надежность сооружения и не превышают предельно допустимых деформаций (см. 5.6);

Таблица 5.3

Глубину заложения наружных фундаментов отапливаемых сооружений с холодным подвалом (техническим подпольем) принимают наибольшей из значений глубины заложения внутренних фундаментов и расчетной глубины промерзания грунта с коэффициентом K=1, считая от уровня планировки.При наличии в холодном подвале (техническом подполье) отапливаемого сооружения отрицательной среднезимней температуры глубину заложения внутренних фундаментов принимают по таблице 5.3 в зависимости от расчетной глубины промерзания грунта, вычисляемой по формуле (5.4) при коэффициенте K=1. При этом нормативную глубину промерзания, считая от пола подвала, определяют расчетом по 5.5.3 с учетом среднезимней температуры воздуха в подвале.

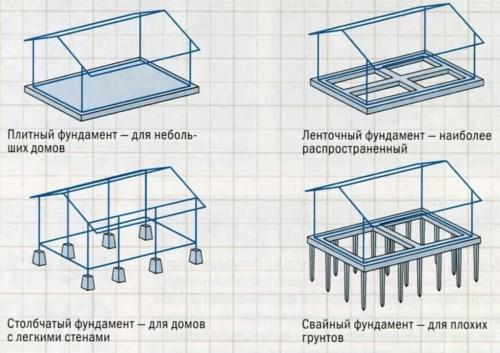

Виды фундаментов. Типы фундаментов для частного дома

Каждый из типов фундамента отличается технологией возведения, характеристиками, условиями использования. Для жилого строительства обычно применяют следующие типы фундаментов для частного дома:

• свайный;
• ленточный;
• плитный;
• столбчатый.

Устройство разных типов ленточного фундамента на различных грунтах Источник shkolaremonta.info

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором :

Ленточный фундамент: в чем его отличие

Смотря на фото фундамента ниже, сразу становится понятно, почему он получил такое название. Конструкция представляет собой ленты, вкопанные в землю, всю нагрузку несущих элементов дома они принимают на себя.

Глубину заложения ленточного фундамента определяют в зависимости от материалов, из которых он возводится. Устройство ленточного фундамента для частного дома немного отличается в зависимости от разновидности самой ленты. Различают два основных вида ленточного фундамента: монолитный и сборный. Первый вариант конструкции возводят сразу на участке, второй – собирают из железобетонных блоков. Их производят на заводах, после привозят на место строительства и при помощи специализированной техники возводят сборный ленточный фундамент.

Ленточный фундамент Источник journal.n1.ru

Монолитный ленточный фундамент – армированная железобетонная конструкция, в плане надежности и долговечности превосходит сборный тип, поскольку отличается большей устойчивостью к деформирующим нагрузкам и практически не подвергается размытию грунтовыми водами.

Сборный тип ленточного фундамента возводят не только из блоков, но и из бутового камня – бутобетонный (состоит из бетона и валунов). Также к сборному типу относится кирпичный фундамент, он применяется для строительства домов не более пяти этажей.

Ленточные фундаменты классифицируют на два вида по глубине закладки: мелкозаглубленные и конструкции глубокого заложения. Подошва мелкозаглубленных ленточных фундаментов размещается выше уровня промерзания грунта – на расстоянии 30–80 см от его поверхности. Фундаменты глубокого залегания углубляют на 1,5–2 м, то есть подошва располагается ниже границы промерзания земли.

Мелкозаглубленный ленточный фундамент Источник doka-metal.ru

Фундаменты мелкого заложения ленточного типа подходят для строительства домов не более двух этажей при условии, что почва на месте возведения конструкции не склонна к пучению. А вот фундаменты глубокого заложения можно использовать в грунтах, склонных к температурному расширению.

Основным преимуществом ленточных фундаментов можно назвать сравнительно невысокие затраты на строительство, за исключением сборной конструкции из фундаментных блоков, поскольку их стоимость довольно внушительна.

Ленточный фундамент из блоков Источник t-spectr.ru

Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства

Плюсы и минусы ленточного фундамента из блоков ФБС

Преимущества:

• короткие сроки возведения (при наличии грамотных специалистов и специальной техники ленточный фундамент из блоков строится гораздо быстрее монолитного);
• блоки изготавливаются из высокопрочного бетона в соответствии со всеми стандартами, поэтому фундамент из них получается морозоустойчивый и способный выдерживать большие нагрузки;
• каждое изделие имеет стабильную геометрию;
• в некоторых блоках предусмотрены пазы, увеличивающие прочность конструкции;
• легко рассчитать количество необходимого материала для строительства фундамента;
• подходят для укладки на любых грунтах.

Недостатки:

• высокая цена (в отличие от монолитного, такой фундамент обойдётся намного дороже);
• установка фундаментных блоков требует создания качественной гидроизоляции и заделки швов;
• монтаж возможен только при наличии специальной техники;
• требуется качественное основание для укладки блоков;
• не исключен риск усадки.

Несмотря на количество недостатков, такой вид фундамента все же используется в строительстве, и довольно часто.

Еще один вариант ленточного фундамента из блоков Источник proffu.ru

Плитный фундамент для дома

Монолитная плита представляет собой фундамент, занимающий всю площадь дома. Такой вид конструкции является довольно затратным, потому что для строительства понадобится очень много бетона и арматуры, однако большие вложения оправдываются высокой надежностью плиты в проблемных грунтах.

Монолитную плиту классифицируют как плавающий фундамент, все нагрузки на нее распределяются равномерно, что полностью исключает любые деформации в склонной к горизонтальным сдвигам или пучинистой почве.

Особенности возведения: вырывается котлован нужного размера, подготавливается основание, обустраивается армированный пояс, после этого осуществляется его заполнение раствором. Плита не имеет большой толщины, однако отличается достаточно хорошей несущей способностью и высокими прочностными характеристиками.
