Щитовая баня – постройка, которая характеризуется быстротой возведения и приемлемой стоимостью. Такие сооружения обустраивают на даче и возле частных домов. Каркасно-щитовая технология строительства появилась в России несколько десятков лет назад и с тех пор не теряет своей популярности. Возвести баню этого типа можно своими руками, если внимательно изучить инструкцию по выполнению строительных работ.

Особенности технологии

Каркасно-щитовая баня представляет собой каркас из деревянного бруса, на который фиксируют щитовые панели. Строения востребованы в Канаде, Соединенных Штатах Америки и державах Евросоюза. В России объекты также пользуются спросом, и каждый год их популярность увеличивается.

Строительство щитовой бани своими руками и заготовка щитов.

Щитовая баня под ключ легко возводится самостоятельно. Срок эксплуатации такого объекта доходит до 50 лет. Это значительно меньше, чем у кирпичных бань, зато затраты на материалы и работы гораздо ниже. Если сравнивать деревянную и каркасно-щитовую баню, то выбор печи по мощности и размеру примерно одинаковый.

Производство щитов

Каркасно-щитовая баня под ключ может обшиваться несколькими видами материалов.

• Ориентировочно-стружечные плиты. Такой материал делают из древесной стружки, которую соединяют с помощью смол и воска. После этого продукт прессуют, высушивают и получаются плиты, востребованные в строительстве. Листы ОСП характеризуются прочностью, плотной структурой, что предотвращает отслаивание, стойкостью к перепадам температуры, воздействию грибка и паразитов.
• Цементно-стружечные плиты. Для производства сырья используют цементный состав и опилки деревьев преимущественно хвойных пород. Плита состоит из трех слоев. Наружные выполняют из мелкой стружки, внутренний – из крупной. Материал характеризуется повышенной прочностью, влагостойкостью, длительным периодом эксплуатации.
• Древесноволокнистые плиты. Этот материал представляет собой листы из спрессованной стружки деревьев, как правило, хвойных пород. Сырье нагревают и прессуют. Это позволяет добиться прочности без применения клеящих веществ. Такие плиты отличаются экологичностью, небольшим весом, устойчивостью к воздействию плесени, влагостойкостью, повышенной паропроницаемостью.
• Фанера. Этот материал производят из листов шпона путем склеивания их между собой с помощью специального состава. Для строительства подходит многослойная, прочная фанера со специальной обработкой. Материал характеризуется повышенной прочностью на изгиб и сжатие, влагостойкостью, морозостойкостью, удобством монтажа.

Маленькая каркасная баня своими руками. Как построить каркасную баню самому: преимущества и особенности самостоятельного строительства

Благодаря доступности и быстроте возведения каркасная баня пользуется спросом у дачников и владельцев частного сектора. Это отличное место как для сезонного, так и для круглогодичного отдыха.можно заказать у специалистов или же соорудить ее с нуля своими руками.

1. Экологичность сырья. Основной материал – дерево. Внутри бани всегда будет приятный аромат натурального дерева.
2. Под строение не нужно заливать массивный фундамент . Вполне хватит столбчатого основания или винтовых свай (в зависимости от типа грунта).
3. Конструкция прогревается быстрее, в отличие от кирпичных или бревенчатых бань.
4. Экономия топлива. Дров для хорошей протопки такой бани потребуется в 2–3 раза меньше, чем для кирпичной.
5. Невысокая цена на материалы.
6. Возможность строительства в любое время и погоду.

Из минусов каркасной бани:

1. Для круглогодичной эксплуатации строение придется утеплять, что повлечет дополнительные траты.
2. Необходимы наружная и внутренняя отделка конструкции.
3. Баня нуждается в периодической антисептической, огнезащитной обработке.
4. Велика вероятность усадки бани спустя 1,5–2 года. Усадка может быть до 10 см. Из-за этого происходит деформация отделки внутри и снаружи.

Чтобы предотвратить существенную усадку конструкции, для строительства нужно применять доски и другие пиломатериалы, которые сушили камерным способом.

Варианты проектирования бани

В начале строительных работ разрабатывается проект будущего сооружения. Сделать это можно самостоятельно, взяв за шаблон один из готовых чертежей в интернете. Есть хорошая альтернатива, которая сэкономит время, – заказать проект у специалистов. Эта же команда займется и пошаговым возведением под ключ.

В продаже есть готовые модульные баньки, которые просто собираются по принципу конструктора и не нуждаются в наружной или внутренней отделке.

Каркасная баня 3 на 4 своими руками. Расчеты материалов

Сооружается каркасная баня своими руками разных размеров. Мы рассмотрим стандартный вариант, который подойдет для строительства начинающими мастерами.

Отделку бани изнутри и снаружи, часто проводят вагонкой, изготовленной из древесины хвойного происхождения. Крышу оборудуют двускатную, а для кровли применяют металлочерепицу.

Отталкиваясь от размеров 5 на 4 метра, для изготовления фундамента нам понадобится:

• два куба бетона;
• 0,3 куба обрезной доски;
• 80 погонных метров арматуры.

Каркасная баня под ключ, требует больших финансовых вложений именно на строительство каркаса. Чтобы сделать каркас, потребуется:

• 5,3 кубов бруса, сечением 12 на 12 сантиметров;
• 36 квадратных метра, минваты, толщиной 10 сантиметров;
• около сорока квадратов пароизоляционного материала;
• 75 квадратов деревянной вагонки;
• 40 квадратов гидроизоляционного материала.

Если необходимо сэкономить финансы, то брус можно заменить доской. Монтаж пола, также важный момент. Чтобы сделать пол в бане своими руками потребуется:

• 0,2 куба доски 150 на 50;
• двадцать погонных метров плинтуса;
• двадцать квадратов минваты и 20 квадратов вагонки.

Если хочется сэкономить на конструировании каркасной бани, то именно на возведении крыши, это можно сделать. Можно приобрести, самый дешевый утеплитель, и закрыть его не обрезной доской.

Но так как у нашей бани будет двускатная крыша, чердачное помещение можно использовать для хранения разного инструмента и ненужных предметов. Чтобы построить крышу, необходимо:

• один комплект водостока;
• 0,2 куба реек для стропил;
• 0,1 куба планок для обрешетки;
• 0,1 куба карнизных реек;
• двадцать квадратов металлочерепицы.

Кроме перечисленных материалов, потребуются:

• трубы из асбеста;
• саморезы и гвозди;
• скобы;
• цемент, песок и гравий.

Если строится каркасная баня, своими руками используя пошаговую инструкцию, нужен:

• уровень, угольник и рулетка;
• молоток, отвертки и плоскогубцы;
• электрическая дрель;
• миксер для бетона;
• емкость для дозировки сыпучих материалов;
• шуруповерт;

Сделав нужные замеры и подобрав по ним материалы, приступаем к конструированию будущего помещения.

Источник: https://arbolit-dlya-stroitelstva.aystroika.info/stati/montazh-pola-karkasno-shchitovoy-bani-na-dache-ustroystvo-fundamenta-dlya-dachnoy-karkasno

Каркасная баня своими руками чертежи. Фундамент

Фундамент, как я уже говорил, под нашей баней столбчатый. Сначала мы не без помощи наемников сняли лопатами слой грунта с растущей на нем травой. Площадку выровняли, после чего начали делать разметку.

Начало начал. Сняли грунт по всей площади

Хочу поделиться опытом и подробно рассказать о процессе разметки. Чтобы баня не была кривой и косой, обязательно нужно точно вымерять углы и диагонали. Мы так и поступили.

Первый угол намечали, воткнув в землю колышек и выровняв его по отвесу. Для дальнейшей разметки пригодился угольник и пятиметровая рулетка. К первому колышку привязали шнур, отмерили 450 мм, проверили угол и воткнули еще два колышка, соответственно обозначающих второй и третий углы бани. Аналогично натянув шнур, установили последний четвертый колышек.

Несмотря на то, что углы мы проверяли угольником, замер диагоналей показал небольшие неточности. Пришлось исправлять их, слегка сдвигая колья и четко выравнивая их по уровню.

Дальнейшим этапом работы стала разметка местоположения столбцов, расстояние между которыми равняется 112,5 см. Местоположение отмечали, просто неглубоко втыкая прутья арматуры.

В бане будет одна межкомнатная перегородка, соединенная с углом печи. Используя рулетку, мы с сыном сделали замер и отметили положение одного столбика, который будет удерживать перегородку и еще четырех столбиков, которые в дальнейшем окажутся под печью.

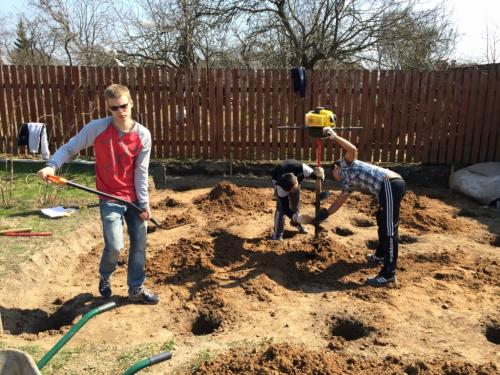

Талибы бурят, сын помогает

После всех расчетов и разметок пришло время бурить ямы под фундаментные столбы. Под землю они будут уходить на полтора метра и еще на 30 см торчать из земли. На фото видно, что мы сняли шнуры, но оставили колышки. Ямы выкопали довольно быстро – рабочие бурили бензобуром, сын помогал таскать землю. Кстати, диаметр ям был примерно 30 см, то есть на 5 см больше диаметра асбестоцементных труб.

Чтобы столбики стояли крепко, на дно ям я насыпал слой гравия и песка, после чего утрамбовал эту засыпку ручной трамбовкой. Изготовил ее сам, перпендикулярно приколотив к длинному березовому бревну брусок-ручку. Принцип простой – засыпал гравий, взял бревно, опустил в яму и несколько раз им постучал.

В каждую яму подсыпали песок и гравий, утрамбовали и расставили столбы, под печь — 5 штук

Цемент для столбиков мы с сыном замешивали в небольшой электрической бетономешалке . Засыпали цемент, песок, немного щебня, перемешивали и вливали воду. Столбики заливались по всем правилам. Сначала труба опускалась в яму, потом в нее наливался первый слой раствора. Трубу мы приподнимали, чтобы часть раствора стекла на дно ямы, после чего опускали ее, выравнивали и уже тогда слоями по 20-30 см заливали доверху. Каждый слой приходилось уплотнять, используя все то же бревно с перекладиной. Благо диаметр полена был меньше диаметра труб. Чтобы не испачкать столбы, бетон лили через узкий желоб и пластиковую воронку. Получилось достаточно аккуратно. После заливки, в бетон мы вбивали прутья арматуры (шпильки с резьбой). Верхний край оставляли немного торчать над бетоном, чтобы в дальнейшем прикрепить брусья нижней обвязки. В последнюю очередь был засыпан песок в пространство между стенками ям и трубами. На этом работы по сооружению были временно завершены.

Через два дня, как следует отдохнув, я занялся фундаментом для печи. Разрезал лист ДСП на 5 частей – 4 для стенок опалубки и 1 для дна. Самый большой лист примерил на опорные столбики, потом пошел сверлить в нем отверстия под шпильки, а заодно приколотил гвоздями бортики. Получившуюся коробку с отверстиями я насадил на шпильки, приготовил гайки с шайбами и, выравнивая лист по уровню, потихоньку затянул крепеж. Снизу опалубку подпер досками.

Чтобы фундамент под печью получился более крепким, я изготовил арматурный каркас. Нашел сварную сетку, вырезал два куска почти по размеру опалубки и приварил куски проволоки так, чтобы каркас получился объемным. Посмотрите на схему, на ней показано, как расположены прутки. Конечно, в идеале использовать не сварную сетку, а самостоятельно связывать мягкой проволокой отдельные арматурины. Такое соединение более пластично и не разрушается почти никогда.

Схема армирования

В опалубку с уложенным арматурным каркасом заливали бетон , замешанный с порцией мелкой щебенки. Рассказывать здесь особо нечего – залили, выгнали проволокой пузырьки воздуха, утрамбовали, накрыли пленкой и оставили застывать. Процесс этот продолжительный, занимает целый месяц. Ждать мы с сыном не стали, решив за это время сделать каркас бани, крышу и некоторые сопутствующие работы.

Забетонировали все столбы, под печь залили плиту

Перед тем как начать укладывать балки, я вкопал между столбами трубы канализации и подачи воды, чтобы потом не пришлось подлезать под лаги.

Источник: https://arbolit-dlya-stroitelstva.aystroika.info/stati/karkasnaya-banya-na-dache-banya-karkasnaya-za-3-nedeli-chast-1

Каркасная баня 6 на 4 своими руками. Разработка проекта

План постройки с мансардой

Профессионально разработанный проект каркасной бани 6х4 гарантирует целый ряд преимуществ, среди которых:

1. Обеспечение длительного эксплуатационного ресурса благодаря профессиональному подходу к подсчету расчетных нагрузок на каркас;
2. Возможность подобрать правильный тип стройматериалов в соответствии с нагрузками, оказываемыми на каркас;
3. Возможность корректного составления сметы и, как следствие, предотвращение перерасхода стройматериалов;
4. Отсутствие затруднений при регистрации строительного объекта в кадастровых органах;
5. Более высокая цена при продаже дома вместе с баней на рынке вторичной недвижимости.

План одноэтажной бани 6*4

Из вышесказанного следует то, что проект каркасной бани 6х6 или 6 на 4 необходим. Но если строительство можно выполнить самостоятельно, то разработка и изготовление проектной документации требует профессионального и квалифицированного подхода.

Заказать проекты бань различных конфигураций можно в специализированных бюро. Также проектную документацию можно получить, приобретая готовый комплект каркасной бани. В итоге, вы по предоставленному плану, самостоятельно или с помощью приглашённых монтажников собираете сооружение.

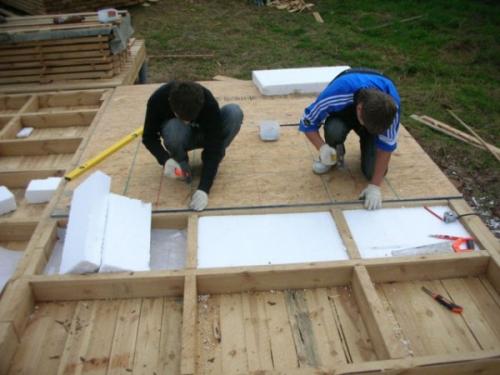

На фото сборка щитовых панелей

В соответствии со стандартной проектной документацией, каркас под быстросборную баню строится с шагом 95-100 см. В качестве основного стройматериала применяется доска 150х50 мм или брус.

Важно: Если заготовка материалов и строительство ведется самостоятельно, необходимо убедиться в том, что приобретённая древесина в должной степени просушена. Если влажность бруса и доски составляет больше 20%, есть вероятность, что постройку в ходе эксплуатации «поведёт» и потребуется дорогостоящий ремонт.

Каркасная баня 6х6 с мансардой, равно как и постройка 6х4, строится с парным и моечным отделением на первом этаже. На этом же этаже обустраивается предбанник или раздевалка. Печь-каменка для большего комфорта и безопасности топится не из моечного отделения, а из предбанника.

Согласно проекту в мансарду можно попасть из предбанника по внутренней деревянной лестнице. Расчет помещений производится в соответствии с планируемым количеством человек, одновременно использующих баню. Ряд разработчиков, помимо комнаты отдыха, в мансарде предусматривает наличие террасы или веранды.

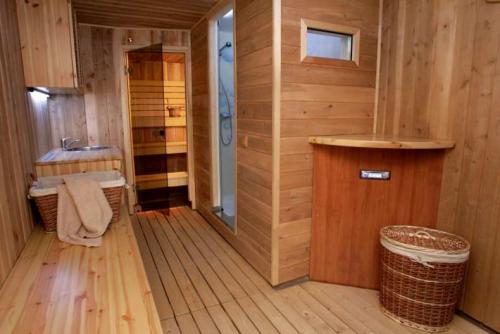

Стены, облицованные деревянной вагонкой

Бани, в соответствии с чертежной документацией, оборудуются внутренними перегородками между моечным отделением, парной и предбанником. Перегородки, как и несущие стены, изготовляются каркасными + с утеплителем, заложенным между слоями внешнего покрытия. Утеплитель в обязательном порядке с обеих сторон прокладывается гидро- и пароизоляционной пленкой.

Каркасные малогабаритные постройки, независимо от типа примененных отделочных материалов, характеризуется малой нагрузкой на грунт. Поэтому быстросборные  бани возводятся на небольшом малозаглубленном фундаменте ленточного типа .

Применение ленточного основания гарантирует такие преимущества как экономия строительных материалов и времени.

Важно: организации, занятые проектированием и строительством быстросборных зданий, при необходимости могут внести в план объекта требуемые изменения. Разумеется, внесение изменений в проект скажется на его стоимости, но в таком случае можно будет построить нетиповую баню, которая будет максимально соответствовать вашим потребностям.

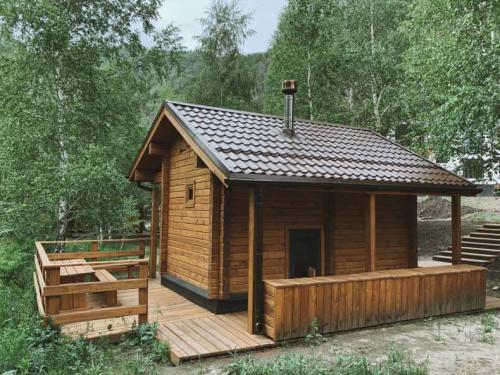

Каркасная баня 3 на 5 своими руками. Проект бани 3 на 5 м: план постройки сауны из бруса, кирпича, блоков. Тонкости внутреннего обустройства и планировки (120 фото-идей)

Многие собственники думают, что возведение бани на приусадебном участке хлопотное и затратное дело, которое требует наличие свободной земли под постройку.

Однако баню можно построить даже на небольшом земельном участке, ведь существуют проекты бань небольшого размера. Например, можно соорудить баню размером 3 на 5 метров.

Преимущества небольшой бани 3 на 5

Небольшая баня обладает рядом преимуществ:

• Вместительность. Можно разместить все необходимые атрибуты;
• Бюджетность в виду небольшого размера постройки;
• Экономия на стройматериалах, если для сооружения выбрать недорогой материал: шлакоблок, керамзитоблок, дерево;
• Экономия времени. Строительство небольшой бани идет быстрыми темпами;
• Экономия топлива. Баня быстро прогревается и топлива требуется меньше, чем для бани большого размера.

Специфика маленькой бани

Небольшой размер бани позволит разместить внутри необходимые помещения и атрибуты для купания:

• Парилку;
• Раздевалку;
• Комнату отдыха;
• Душевую кабину или небольшой бассейн;
• Туалет.

Так как все помещения получатся небольшого размера, то не стоит загромождать их лишними предметами. В бане размером 15 квадратных метров одновременно могут находится три человека, свободно перемещаясь по территории бани.

Планировка бани 3 на 5

Планировка маленькой бани непростое дело, ведь нужно разграничить внутреннее пространство так, чтобы каждое помещение смогло вместить в себя необходимые предметы.

Для парилки это каменка и лавки для сидения, для раздевалки — лавочка и крючки для вещей, для комнаты отдыха — стол и стулья или лавка. Необходимо сделать окна в каждом помещении на высоте двух метров от пола.

Окна нужны для естественного освещения в дневное время и для проветривания бани, ведь это помещение с повышенной влажностью.

Предбанник зачастую выполняет несколько функций: Раздевалки и комнаты отдыха. Здесь же можно отвести место для хранения топлива для бани.

• В предбаннике можно поставить небольшой стол, сделать полку для обуви, разместить на стене крючки для одежды, поставить стулья или лавочку для сидения.

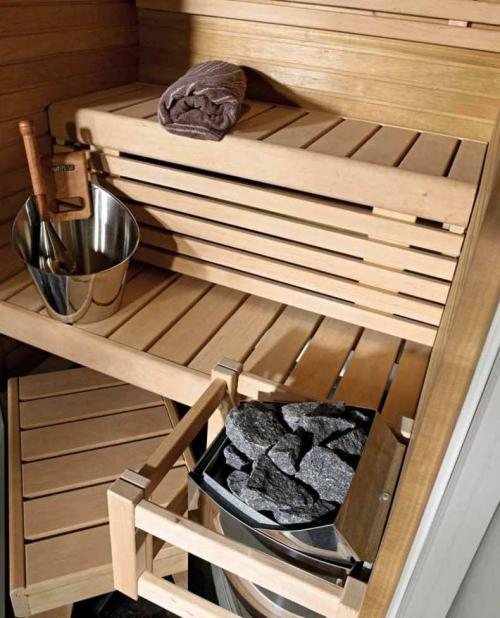

• Для экономии пространства стол можно поставить складной. В парной должны быть удобные полоки, чтобы можно было сидеть или лежать.
• Лучше всего сделать их двухъярусными. Это позволит значительно сэкономить пространство парной. Кроме того, каждый посетитель парной сможет выбрать температурный режим комфортный именно для него, так как более высокая температура около потолка, то есть на верхнем ярусе.

Помещение для охлаждающих процедур должно быть оборудовано душем или кадкой с водой. Это помещение можно оснастить лавкой для удобства.

Возможно совместить моечную с туалетом, что позволит сэкономить пространство и не выделять отдельное помещение для установки унитаза. Вместо душевой можно сделать небольшой бассейн.

Вариации проектов бани 3 на 5

Небольшую баня можно разделить на два, три, четыре или пять помещений:

1. Проект бани с двумя помещением предусматривает совмещение необходимых помещений. Например, парную можно совместить с комнатой для охлаждающих процедур, а раздевалку совместить с комнатой отдыха. В помещении для парной можно установить душ, который отделить перегородкой.
2. Проект бани с тремя помещениями предполагает отдельную моечную, парилку, а комнату отдыха совместить с раздевалкой. Этот проект предполагает установку унитаза в моечной.
3. Четыре помещения в маленькой бане: раздевалка, комната отдыха, парная и моечная, в которой можно установить унитаз.
4. Разделив внутреннее пространство бани на пять частей разного размера получатся изолированные помещения для каждой комнаты. Так, для туалетной комнаты можно отвести небольшой участок, установив внутри унитаз и небольшую раковину. Можно сделать маленький предбанник, чтобы осталось больше места для комнаты отдыха, парной и моечной.
