Видео со строительством каркасного дома СВОИМИ руками. Каркас дома и его сборка

28.03.2023 в 13:25

Видео со строительством каркасного дома СВОИМИ руками. Каркас дома и его сборка

Каркасный дом принято выполнять из конструкций, которые изготовлены из металла или дерева. Стоит отметить, что стоимость металлической основы обойдется Вам гораздо дороже (от 30 до 45%). Именно поэтому на постройку металлического каркасного дома собственными силами решаются немногие. Но в это же время могут сократиться затраты на изготовление фундамента, так как вес каркаса из металла сравнительно небольшой. Для постройки деревянного каркасного дома своими руками, чаще всего используют основу из древесины дуба. Так же часто используют брус сечением 150х150 мм, из других лиственных пород, но главным показателем должно быть высокое качество. Угловые соединения всего каркаса соединяются с использованием шип-паза или металлической пластины, при этом подгоняя их так, чтобы не осталось даже малейшего зазора.

Видео со строительством каркасного дома СВОИМИ руками. Каркас дома и его сборка

При постройке каркасного дома своими руками не рекомендуется использовать металлический крепеж. Это можно объяснить очень просто: при соприкосновении дерева с металлом (гвоздь, саморез ит.п.) может начаться интенсивное гниение, а это значительно ослабит соединение в данном месте и будет способствовать последующему расшатыванию соединения. Поэтому для длительного срока эксплуатации принято использовать такие соединения как деревянные нагеля, но это в идеале.

При строительстве дома своими руками не обойтись без раскрепления каркаса раскосами. После этого можно смело укладывать утеплитель в стеновые полости между раскосами.

Видео со строительством каркасного дома СВОИМИ руками. Каркас дома и его сборка 01

Ведь именно с их помощью и создается пространственная прочность и жесткость строения, его сохранения от перекоса и последующего разрушения под действием внешних механических нагрузок. Для производства раскосов используют тот же материал, что и для основных стоек дома. С внешней стороны каркас обшивают вагонкой либо шпунтованной доской, наклон при этом должен составлять от 30 до 60°.

Построить каркасный дом СВОИМИ руками чертежи. Начало постройки и основная разметка

Перед тем, как что-либо делать, нужно создать хотя бы простейший чертеж или эскиз. В нем должен содержаться план, – количество этажей, высота потолков, компоновка помещений. Это будет схема для постройки каркасного дома своими руками. Конечно, в процессе будут вноситься какие-то изменения, но общее видение будущего строения должно присутствовать.

Для начала производится разметка участка под будущий дом. Пользуясь рулеткой, угольником и деревянными колышками, очерчиваем площадь.

Колышки – контрольные точки для обозначения фундамента.

Фундамент может быть нескольких видов:

  1. Свайно-винтовой;
  2. Столбчатый;
  3. Ленточный.

Свайно-винтовой фундамент примечателен тем, что не требует применения дорогостоящих материалов, по способу создания очень прост и позволяет устанавливать сваи даже на неровной поверхности участка. Сваи устанавливаются так, что можно компенсировать кривизну плоскости. Металлические сваи закручиваются в грунт и становятся опорными точками для основы дома. После их установки верхние части свай, возвышающиеся над землей, обвязываются металлическими швеллерами или двутавром в виде рамы (так называемый, стальной ростверк). Поверх ростверка кладутся массивные брусья, к которым будут монтироваться остальные элементы дома.

Закручивание винтовых свай вручную – физически тяжелая работа, для механизированной установки придется обращаться в специальные фирмы.

Столбчатый фундамент рассчитан на более серьезные нагрузки, при его постройке применяют железобетонные столбы, кирпичные конструкции, бут и бутобетон. Даже на «сложных» грунтах можно получить надежный фундамент.

Ленточный тип состоит из замкнутого контура железобетонных балок, с поперечинами внутри. Бетонирование может производиться своими силами, но для анализа грунта и проектирования оптимальной конструкции придется обратиться к профессионалам. Например, высокий уровень грунтовых вод сделает проект нецелесообразным (с точки зрения финансовых затрат).

На этапе постройки фундамента, нужно продумать систему канализации и водоотведения, если планируется ее подводка к дому.

После создания фундамента нужно провести его гидроизоляцию. Это делается «горячей» укладкой рубероида совместно с битумной мастикой на верхнюю часть основания фундамента, желательно, в несколько слоев.

При самостоятельном бетонировании обязательно предусматривать каналы для отведения влаги, которая будет скапливаться под фундаментом; ее скопление будет постепенно разрушать материал – «вода и камень точит».

Построить каркасный дом СВОИМИ руками чертежи. Начало постройки и основная разметка

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Продолжаем наши уроки проектирования! В прошлый раз мы рассчитали и спроектировали в Архикаде сваи и их обвязку (ростверк). Сегодня переходим к следующему этапу — лагам пола, бриджингами и черному полу.

Итак, напоминаю, что мы делаем проект одноэтажного каркасного дома 6*9 с небольшим крыльцом.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

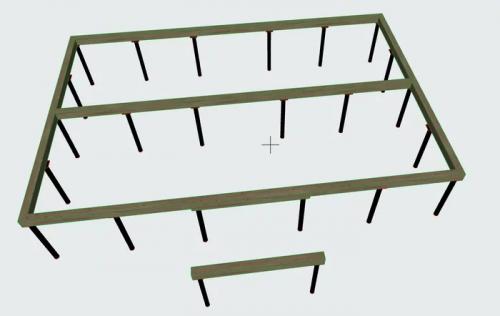

Обвязка свай сделана из трех досок 200*50. Балки пола мы будем делать из них же, так как они достаточны для наших нагрузок и при этом удобно покупать больше пиломатериала одного сечения.

В прошлый раз мы остановились на том, что у нас есть 3 ряда свай и соответственно ростверка. А значит очевидно что балки пола мы будем пускать поперек их, т. к. у нас между ними пролет менее 3 метров, а вдоль — 9 метров, чем больше пролет, тем сложнее его перекрыть и нужны доски большего сечения, так что пускать вдоль балки нет никакого смысла.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

На получившийся пролет в 2,7 метра согласно калькулятору нам хватает доски 169*50, мы берем 200*50 с запасом.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Делаем шаг балок (лаг) пола — 625 мм. Это позволяет не резать OSB размером 2500*1250.

С другой стороны, придется резать утеплитель, так как редкий утеплитель влезет в 575 мм (625 минус толщина балки 50 мм), поэтому я рекомендую использовать строганные балки 45 мм или использовать эковату.

Так или иначе, я выбрал шаг 625 (кроме первой лаги, у нее шаг 600 мм, чтобы все было красиво и ровно опять же с OSB)

В итоге у нас получается, вот такая картина с лагами.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

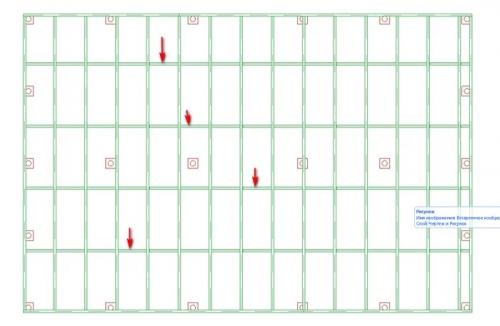

Давайте перейдем к перемычкам пола. По правилам они должны идти с шагом не реже 2,5 метров, но на практике я всегда делаю их с шагом 1250 мм (чтобы стыки ОСБ не висели в воздухе). Не забываем, что первый бриджинги (начинаем снизу) должен быть с шагом 1225 мм (для красивой раскладки)

Итого получается:

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

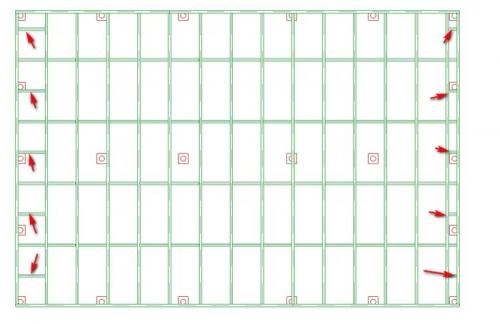

Так, теперь не забываем, что бриджинги нужны нам еще и под стены которые идут вдоль лаг (обычно фронтонные), иначе они будут упираться только на 50 мм доски, что не очень хорошо. Это один из методов для поддержки этих стен я использую именно его.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

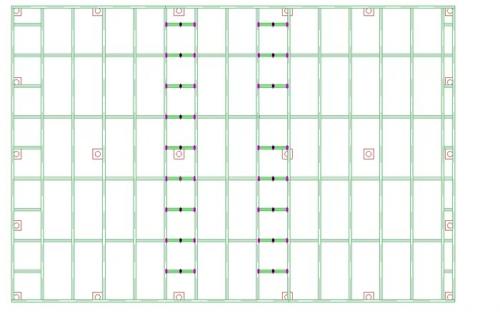

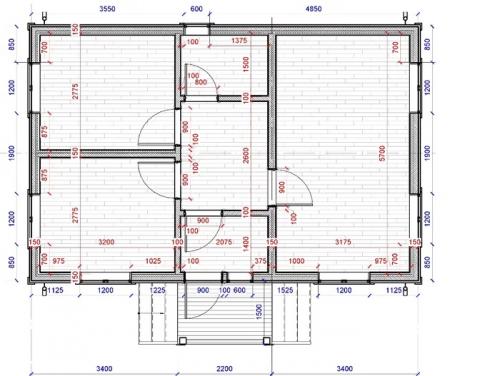

Теперь давайте посмотрим на планировку, мы видим 5 внутренних стены. Три идут поперек лаг, с ними проблем нет, они хорошо стоит на лагах. А вот с двумя, которые вдоль — нужно поработать, т. к. они лежат просто на фанере, при том, что они несущие.

Добавляем бриджинги с шагом 625 и под них!

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

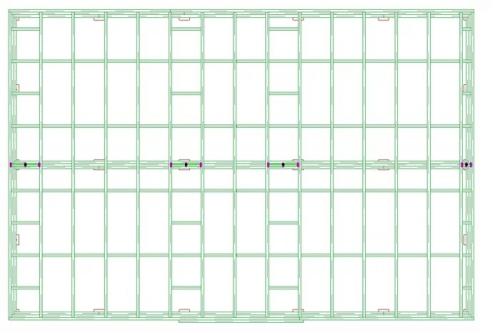

Включаем слой ростверка и что мы видим! Несколько центральных бриджей очень близко к центральному ряду. Используем халявную силу ростверка и сделаем пол еще крепчке, чуток сдвинем бриджи:

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

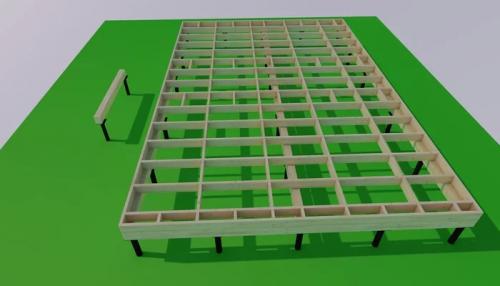

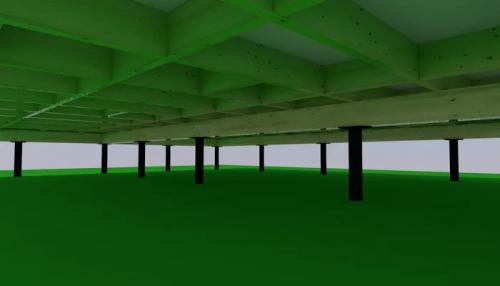

Наши итоговый красивые балки:

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

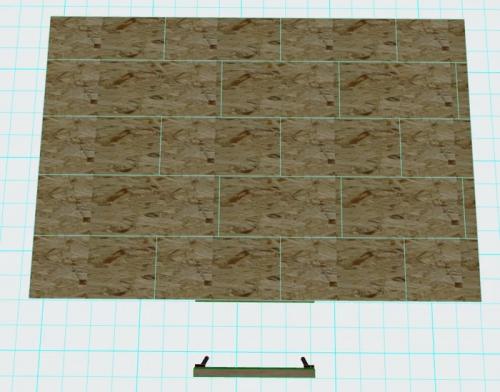

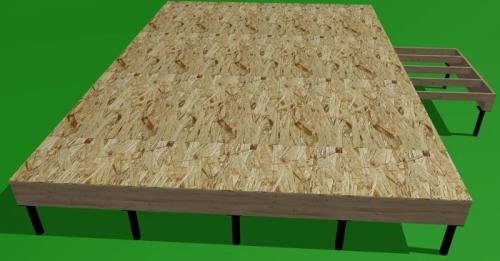

Ну все, можем приступать к плитам черного пола, в данном случае это ОСБ-3 размером 2500*1250мм и толщиной 22 мм.

Что важно знать, первый ряд кладем плиту стандартно, а вот со второго уже нужен шахматный порядок, начинаем с половинки плиты. И так дальше делаем через ряд. В итоге получается вот такой пол:

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Заметьте, все плиты и в длину и в ширину у нас лежат или на лагах или на бриджах и никогда не висят в воздухе, это важно.

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Каркасный дом 6 на 9 СВОИМИ руками. Проект каркасного дома 6х9 СВОИМИ РУКАМИ. Часть 2 (с подробным текстом и картинками)

Источник: https://arbolit-dlya-stroitelstva.aystroika.info/novosti/stroitelstvo-karkasnogo-doma-svoimi-rukami-shag-no2-fundament-dlya-karkasnogo-doma-svoimi

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Каждого застройщика, планирующего построить дешевый каркасный дом своими руками, интересует цена такой постройки. Предварительные подсчеты показывают, что один квадратный метр дома, построенного по канадской технологии, обходится хозяину примерно в 6-7 тысяч рублей . Стоимость коммуникаций в расчеты не входит и определяется отдельно (еще около 8 тыс. руб. за 1кв. м).

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Проектирование и строительство

Чтобы максимально снизить себестоимость строительства каркасного дома, не потеряв при этом в качестве, нужно учесть несколько важных моментов.

  1. Все строительно-монтажные работы рекомендуется проводить самому, без привлечения сторонних организаций.
  2. Выбирать лучше дешевый, но грамотный проект с незамысловатой планировкой.
  3. Самостоятельное проектирование дома без соответствующих знаний чревато ошибками и, как следствие, еще большими финансовыми затратами.
  4. Площадь дома не должна превышать 120 кв. м, в связи с высокой стоимостью проведения коммуникаций.
  5. Длинные пролеты, коридоры, холлы лучше исключить из проекта.

Материалы и инструменты

Учтите:

  1. Часть инструментов можно взять в аренду , купив лишь самые основные из них (молотки, шуруповерт, циркулярную плиту, уровень, набор карандашей и рулеток и т. д.).
  2. Осенне-зимний сезон – лучшее время для покупок стройматериалов. К концу сентября ажиотаж на строительство домов падает, а вслед за ним снижаются и цены.
  3. Покупая еще не высохшие пиломатериалы, можно сэкономить до 20% выделенного на них бюджета. Но сушкой придется заниматься самостоятельно.

Дешевый фундамент для каркасного дома, кровля

Вместо бетонных свай можно использовать буронабивные сваи ТИСЭ или покрышки, которые пользуются популярностью в Европе.

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Дешевле всего обойдется односкатная кровля – на нее уйдет меньше материалов, времени и сил. Если нужен чердак, то нужна двускатная крыша. Кровли более сложной конфигурации требуют тщательных расчетов, грамотного проектирования и профессионального монтажа.

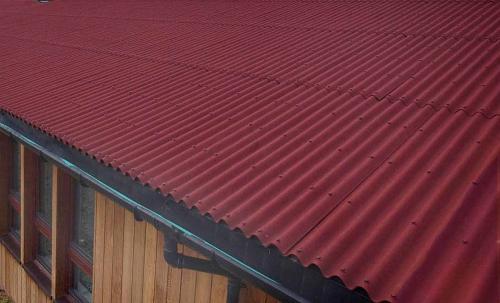

Самый бюджетный кровельный материал – ондулин (битумный шифер). Он, конечно, уступает металлочерепице и профнастилу, но, если стоит задача сэкономить на строительстве, можете смело его покупать. Лет через десять можно будет поменять крышу.

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Внутренние и наружные работы, утепление

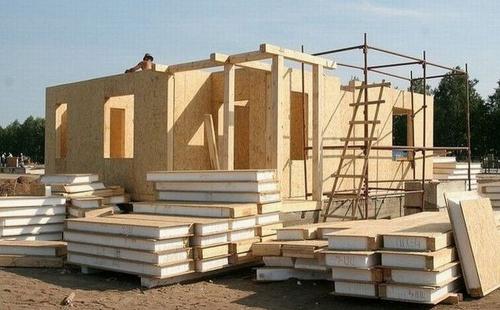

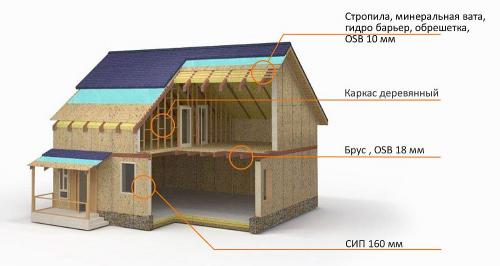

Стены из СИП-панелей не нуждаются в дополнительном утеплении , так как уже содержат утеплитель. При необходимости в регионах с суровым климатом можно дополнительно использовать фасадные отделочные материалы со слоем утеплителя.

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Обычная полиэтиленовая пленка является хорошим и недорогим пароизоляционным материалом. Для гидроизоляции фасада лучше всего приобрести “Ютавек”.

Утеплить чердак можно за сущие копейки, воспользовавшись для этого обыкновенными деревянными опилками. Недорого стоит стекловата , а ее монтаж не потребует дополнительного оборудования.

Внутреннюю часть стен и потолок дома можно отделать вагонкой. Гипсокартон хоть и стоит дешевле, вместе со штукатуркой и покраской стоимость такой отделки увеличится в несколько раз.

Окна, двери и пол

Советы по экономии на окнах и дверях:

  • Небольшие окна и низкие, до 2,5 метров, потолки – еще один способ сэкономить деньги. Таким образом, можно сократить теплопотери и расход материалов на строительство.
  • Пластиковые окна лучше покупать напрямую у производителей – есть вероятность приобрести «отказные» окна со скидкой 50-60%. Отдать предпочтение лучше окнам Veka – у них армирование лучше, чем, например, у Renau.
  • Чтобы сэкономить на стоимости дверей, снаружи дома рекомендуется сделать небольшую пристройку.

Бюджетный каркасный дом СВОИМИ руками. Как сэкономить на строительстве каркасного дома

Выбирая между линолеумом и дешевым ламинатом для покрытия пола, лучше всего отдать предпочтение первому варианту. Линолеум недорогой, не нуждается в специальном уходе, водостоек, его легко можно постелить своими руками. Ламинат неустойчив к влажности, требователен к установке, через 3-5 лет может вздуться и покрыться трещинами, скрипит при ходьбе.

Каркасный дом 6 на 3 СВОИМИ руками. Выбираем конструкцию

Во время строительства коттеджа или большого дома никак нельзя обойтись без временного жилища, где бы строители могли отдыхать. Его установка должна выполняться быстро и иметь бюджетную стоимость. Отличным вариантом для решения этой проблемы является монтаж своими руками каркасной бытовки 3х6 м. В дальнейшем она сможет послужить также вместительным местом для хранения старых вещей, хозяйственного инвентаря и велосипеда.

Чтобы собрать бытовку размером 18 м2, необходимо прежде всего определиться с выбором ее конструкции.

Для этого можно сделать следующее.

  • Купить готовый контейнер. Его понадобится только установить на посыпку из гравия. Этот вид бытовок считается самым доступным и простым. Единственное, что могут возникнуть сложности во время транспортировки.

Кроме этого, в готовых контейнерах сложно делать проемы. За счет большого объема металла подобные конструкции стоят дорого.

  • Изготовить каркасную конструкцию. Это самое оптимальное решение, так как строительство не потребует больших финансовых затрат. Каркас можно изготовить из дерева или металла. Деревянные конструкции легко укрепляются на фундаменте, быстро разбираются и привлекательно выглядят в ландшафтном дизайне участка. У металлических конструкций каркас сварной, они характеризуются прочностью и долговечностью.

Единственное, что металлические бытовки стоят дорого и имеют большой вес, что усложняет транспортировку.

  • Применить сборно-щитовой способ. Это самый простой вариант изготовления бытовки, для монтажа которой вначале собирается щит из рам и досок. Рамы собираются на земле, после чего выполняется их обшивка досками, в итоге получается короб. Завершается изготовление бытовки настилкой полов и обшивкой таких поверхностей, как потолок и стены, для чего обычно используют листы ДСП или фанеры. Кроме этого, устанавливаются двери.

Минус таких видов заключается в том, что их можно эксплуатировать только один сезон, из-за отсутствия несущих элементов они не выдерживают сильных нагрузок и морозов.

    Как только тип конструкции выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей бытовки и смета. Постройка 3х6 м считается универсальной, поскольку может служить, как местом для отдыха, бани, так и мастерской или кладовой. Обычно при создании проектов выбирается типовая схема с жилым помещением и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять складское помещение, кухню и санузел от жилой комнаты. В чертежах обязательно обозначаются оконные проемы и внутренние двери.

    Что же касается сметы, то чтобы правильно рассчитать всю стоимость сооружения бытовки, нужно учитывать не только расходы по закупке стройматериала, но и стоимость их доставки, монтаж.

    Чтобы сэкономить на строительстве, многие владельцы дач и строительных площадок предпочитают установку выполнять своими руками, это позволяет значительно экономить на найме мастеров.
