Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками

28.03.2023 в 01:57

Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания. Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

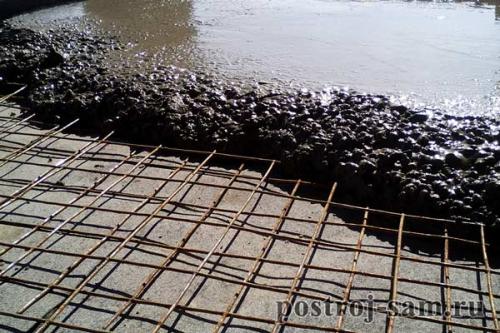

Устройство бетонного пола

Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками 01 Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно - сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный - бетонный пол устраивается из легких бетонов, таких как керамзитобетон , например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

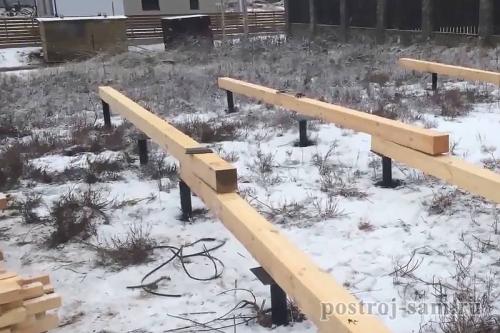

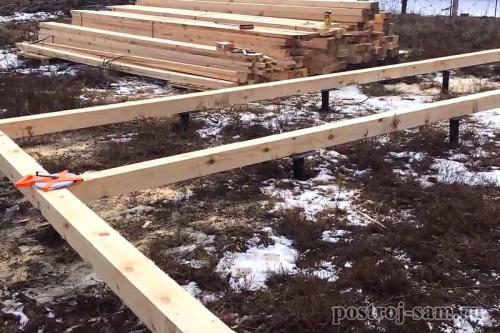

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания. Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками 02

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

  1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку. Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками 03

Каркасный дом 6 на 3 своими руками. Выбираем конструкцию

Во время строительства коттеджа или большого дома никак нельзя обойтись без временного жилища, где бы строители могли отдыхать. Его установка должна выполняться быстро и иметь бюджетную стоимость. Отличным вариантом для решения этой проблемы является монтаж своими руками каркасной бытовки 3х6 м. В дальнейшем она сможет послужить также вместительным местом для хранения старых вещей, хозяйственного инвентаря и велосипеда.

Чтобы собрать бытовку размером 18 м2, необходимо прежде всего определиться с выбором ее конструкции.

Для этого можно сделать следующее.

  • Купить готовый контейнер. Его понадобится только установить на посыпку из гравия. Этот вид бытовок считается самым доступным и простым. Единственное, что могут возникнуть сложности во время транспортировки.

Кроме этого, в готовых контейнерах сложно делать проемы. За счет большого объема металла подобные конструкции стоят дорого.

  • Изготовить каркасную конструкцию. Это самое оптимальное решение, так как строительство не потребует больших финансовых затрат. Каркас можно изготовить из дерева или металла. Деревянные конструкции легко укрепляются на фундаменте, быстро разбираются и привлекательно выглядят в ландшафтном дизайне участка. У металлических конструкций каркас сварной, они характеризуются прочностью и долговечностью.

Единственное, что металлические бытовки стоят дорого и имеют большой вес, что усложняет транспортировку.

  • Применить сборно-щитовой способ. Это самый простой вариант изготовления бытовки, для монтажа которой вначале собирается щит из рам и досок. Рамы собираются на земле, после чего выполняется их обшивка досками, в итоге получается короб. Завершается изготовление бытовки настилкой полов и обшивкой таких поверхностей, как потолок и стены, для чего обычно используют листы ДСП или фанеры. Кроме этого, устанавливаются двери.

Минус таких видов заключается в том, что их можно эксплуатировать только один сезон, из-за отсутствия несущих элементов они не выдерживают сильных нагрузок и морозов.

    Как только тип конструкции выбран, остается решить вопрос с подготовкой документации. Для этого готовится проект будущей бытовки и смета. Постройка 3х6 м считается универсальной, поскольку может служить, как местом для отдыха, бани, так и мастерской или кладовой. Обычно при создании проектов выбирается типовая схема с жилым помещением и тамбуром (13,5 и 4,5 м2). По желанию можно добавить перегородки, которые будут отделять складское помещение, кухню и санузел от жилой комнаты. В чертежах обязательно обозначаются оконные проемы и внутренние двери.

    Что же касается сметы, то чтобы правильно рассчитать всю стоимость сооружения бытовки, нужно учитывать не только расходы по закупке стройматериала, но и стоимость их доставки, монтаж.

    Чтобы сэкономить на строительстве, многие владельцы дач и строительных площадок предпочитают установку выполнять своими руками, это позволяет значительно экономить на найме мастеров.

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

    Согласно технологии каркасного домостроения возведение жилого дома площадью 10 на 10 метров осуществляется в определенном порядке, описываемом ниже. Вариант планировочного решения:

    Обустройство фундаментного основания

    Одноэтажный загородный каркасный жилой дом площадью 10х10 м можно построить на ленточном, столбчатом либо свайно-винтовом фундаменте.

    Если непосредственно под жилым домом планируется обустройство подвала, тогда обустраивают ленточное железобетонное основание, т.к. столбчатый и свайный фундамент этого сделать не позволяет.

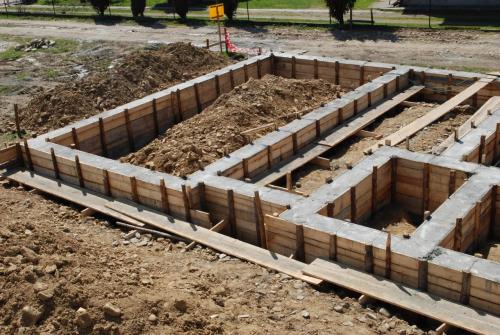

    Бетонная лента прокладывается непосредственно под стенами здания. Порядок ее монтажа после предварительной зачистки и разметки строительного участка:

    • Вырывание траншеи по всему периметру здания (под несущими стенами) и межкомнатными перегородками (внутренними стенами здания);
    • Обустройство в готовой канаве песчано-гравийной подушки;
    • Армирование траншеи;
    • Возведение деревянной опалубки;
    • Заливка жидкой бетонной смеси (небольшими слоями с последующей трамбовкой);
    • Схватывание раствора, полное высыхание основания;
    • Демонтаж опалубки;
    • Покрытие готового основания гидроизоляционным материалом (рубероидом).

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

    Если обустройство подвального помещения не планируется, вполне достаточно сделать более дешевый столбчатый или свайно-винтовой фундамент. Сваи можно вкручивать в грунт своими силами или арендовать специальное оборудование. При этом свайный фундамент можно делать даже в зимний период.

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

    Возведение каркаса жилого дома

    После гидроизоляции фундаментного основания сначала делают его обвязку с помощью деревянного бруса, который крепят к основанию анкерами. Далее начинается возведение каркаса здания.

    Сначала устанавливают угловые опорные вертикальные стойки, затем их ставят по всему периметру с шагом, рассчитанным по строительному проекту. В качестве расходного материала используют брус сечением 10х10 либо 15х15 см в зависимости от предлагаемой вертикальной нагрузки на каркас.

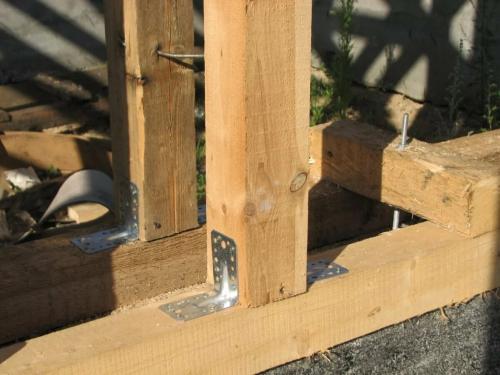

    Стойки фиксируют с помощью укосин и стальных уголков к нижней (фундаментной) обвязке. Между собой их скрепляют деревянными поперечинами. После монтажа всех опор делается верхняя обвязка каркаса, к которой впоследствии будет крепиться кровельная конструкция дома.

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

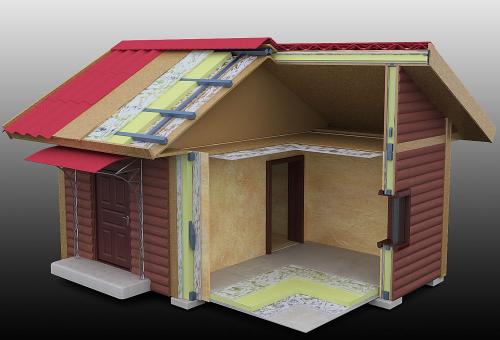

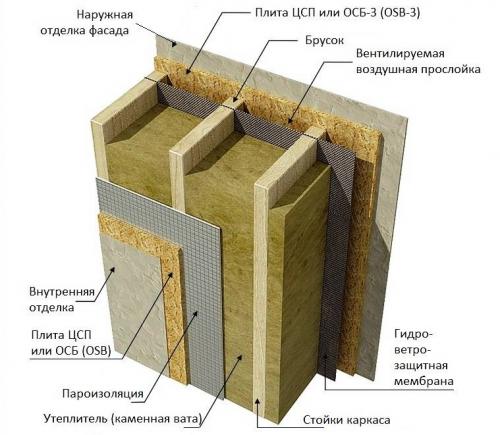

    Стеновой пирог

    Стены каркасных жилых домов собирают из листовой древесины и теплоизоляционных материалов. Они представляют собой своеобразный пирог:

    1. Внешняя обшивка (ОСБ листы);
    2. Ветро-, гидроизоляционный материал;
    3. Слой теплоизоляции (минеральная вата и прочий плитный утеплитель);
    4. Пароизоляционная пленка;
    5. Внутренняя обшивка (ОСБ листы или фанера).

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

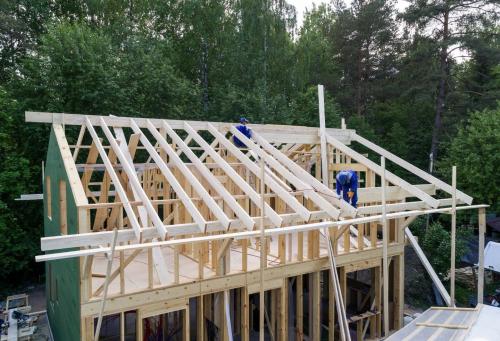

    Обустройство кровли

    Самый востребованный вариант для каркасных жилых домов – двускатная кровля. Предварительно обустраивается стропильная система из деревянного бруса сечением 5х15 либо 5х20 в зависимости от массы кровельного покрытия.

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

    При обустройстве мансардного помещения стропильную конструкцию не только гидроизолируют, но и обязательно утепляют. Поверх стропил делается деревянная обрешетка, на которую укладывается финишное покрытие крыши.

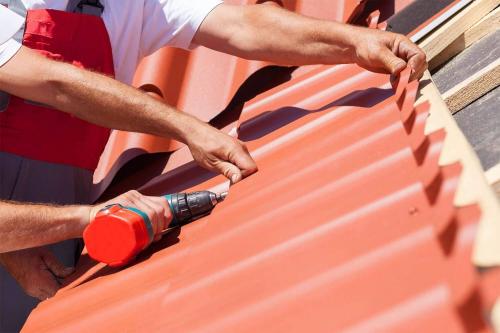

    В качестве кровельного покрытия чаще всего используют профилированные металлические листы, мягкую кровлю, черепицы либо обычный шифер.

    Каркасный дом 10 на 10 своими руками. Последовательность выполнения строительных работ

    Сразу после возведения дома можно приступать к финишной отделке фасада и внутренних помещений, т.к. легкие каркасные строения не дают усадку. Выбор облицовочного материала на усмотрение будущих хозяев быстровозводимого жилья.

    Источник: https://otoplen-dom.ru/stati/sborka-karkasnogo-doma-svoimi-rukami-nachalo-postroyki-i-osnovnaya-razmetka

    Каркасный дом своими руками смета. Создание общей сметы

    В среднем, каркасный дом подобной планировки можно построить за 2-2,5 млн рублей по ценам начала 2018 года. Таким образом, стоимость метра жилой площади составляет от 12-15 тыс. рублей. При этом до 80% работ можно сделать самому, а для остальных 20% лучше привлечь профессионалов.

    Каркасный дом своими руками смета. Создание общей сметы

    Особенности расчетов

    Если деньги вливать в строительство непрерывно, оно при самостоятельном выполнении может быть полностью выполнено месяцев за 8-10. Если же постоянного финансирования в каждый квадратный метр нет, стройка может затянуться даже на 3-4 года.

    Для многих людей сумма в 2 миллиона считается недостижимой, но это не значит, что следует отказаться от мечты. Деньги нужно вкладывать в течение некоторого времени, поэтому можно откладывать и строить постепенно.

    Так, сначала возводится каркас, затем он утепляется, обшивается, потом проводится внутренняя и внешняя отделка и так далее. Но нужно быть уверенным в своих силах, ведь в противном случае придется нанимать строительную компанию, чьи услуги нужно оплачивать.

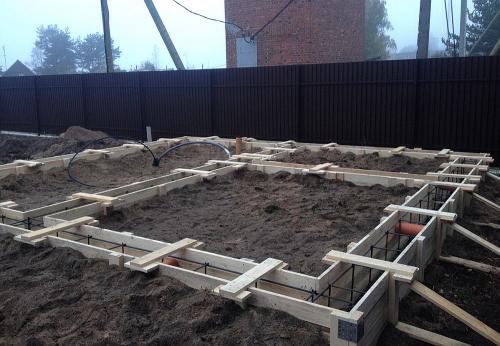

    Стоимость фундамента каркасного дома

    Есть несколько вариантов строительства фундамента для каркасного дома, и все они отличаются по цене. Так, стоимость столбчатого фундамента составит 40-50 тыс. рублей. За эти деньги получится приобрести бетон, асбестовые трубы и арматуру. За утеплитель и гидроизоляцию придется заплатить дополнительно.

    Ленточный мелкозаглубленный фундамент будет стоить больше – 60-100 тыс. рублей . Также подойдет свайный фундамент , если дом будет находиться в болотистой местности. Его цена начинается от 30 тыс.

    Каркасный дом своими руками смета. Создание общей сметы

    Не следует слишком экономить на возведении фундамента, ведь от него зависит качество и долговечность всей постройки. Его стоимость обычно включает этапы:

    • разметка территории;
    • подготовка площади к земляным работам;
    • проведение земляных работ и укладка подушки из песка;
    • укладка арматуры и заливка бетона или забивание свай;
    • проведение гидроизоляции.

    Если сделать фундамент самому и по технологии, он обойдется собственнику примерно на 40% дешевле, чем при заказе работы у профессиональных строителей.

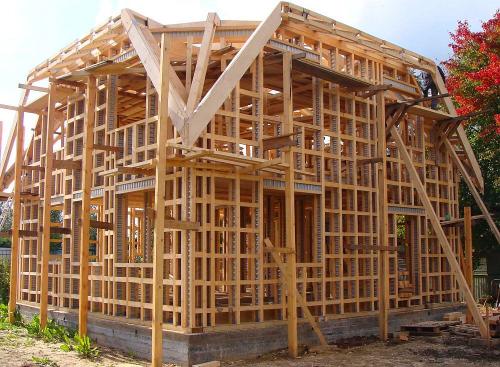

    Возведение каркаса

    Строительство каркаса вместе с его обшивкой стоит 200-250 тыс. рублей , в зависимости от сложности проекта и дороговизны материалов.

    Смета на возведение каркаса для дома размером 8х8 м следующая:

    • установка каркаса – 60 тыс. руб.;
    • обустройство чернового пола вместе с цоколем и черновыми лестницами – 40 тыс. руб.;
    • строительство каркаса крыши с фронтонами – 45 тыс. руб.;
    • материалы для обшивки коробки – 55 тыс. руб.

    Каркасный дом своими руками смета. Создание общей сметы

    Таким образом, строительство коробки каркасного дома обойдется в 200 тыс. рублей в среднем. В дальнейшем деньги тратятся на кровельное покрытие, установку окон и дверей. Каждый квадратный метр оконного или дверного полотна обойдется в 4-5 тыс. руб. Квадратный метр кровли стоит около 400 руб.

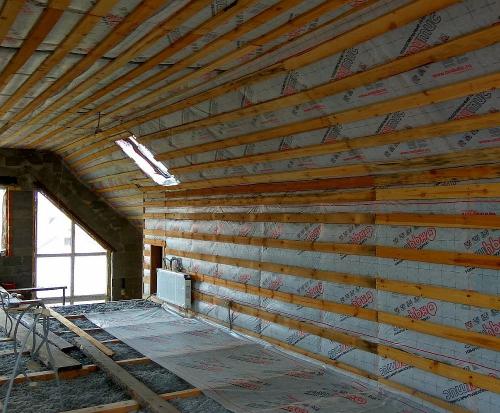

    Стоимость утепления

    Утеплять необходимо не только стены, но и все перекрытия, а также мансардный этаж. На дом средних размеров необходимо порядка 100 кубометров утеплителя. Это обойдется в 130-160 тыс. рублей.

    Каркасный дом лучше утеплять именно изнутри. Но очень эффективно провести утепление снаружи дополнительным слоем, который перекроет возможные щели в местах стыков и мостики холода.

    Утепление – достаточно простая задача, поэтому выполнить ее можно самостоятельно. В процессе утепления проводят гидро- и пароизоляционные работы. Их можно выполнить как сразу при утеплении, так и немного позже.

    Каркасный дом своими руками смета. Создание общей сметы

    Параметры слоя изоляции должны быть следующими:

    • толщина слоя утепления – 15 см;
    • утепление перегородок – 10-15 см;
    • утепление полов и потолков – 20 см.

    Если работы произвести самостоятельно, можно снизить расходы до 30%. Установка чистовых полов рассчитывается по отдельной смете. Для них обычно используют специально подготовленную половую шпунтовую доску. В среднем квадратный метр этого материала стоит 500 руб. Недешево стоит финишная отделка пола, которую можно выполнить своими руками.

    Каркасный дом 6 на 8 своими руками. Возведение фундамента под каркасный дом

    Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

    Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

    Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

    Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

    Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

    Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

    Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

    Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

    А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

    Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

    Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

    Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

    Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

    Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

    Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

    Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

    Каркасный дом своими руками: пошаговая инструкция 6х6. Фундамент

    Каркасный дом 6х6 м — конструкция не слишком тяжелая и даже полностью меблированный и с полным набором бытовой техники воздействует на фундамент с умеренной силой. Но легкомысленно относиться к обустройству основания не стоит.

    От прочности фундамента зависит срок эксплуатации дома — каркасная конструкция отличается высокой прочностью в строго горизонтальном положении. Если фундамент дает усадку по одной из сторон или углу — в каркасе возникают напряжения, грозящие деформацией отделки стен, нарушением теплоизоляции, а то и изменением геометрии дома.

    Для каркасных домов используются фундаменты трех видов:

    На неустойчивых и болотистых грунтах можно бетонировать монолитную плиту на теплоизоляционной подушке по всей площади дома. Но этот метод довольно сложен технологически и дорогой. В любительском строительстве он используется редко.

    Наиболее удобны, технологичны и надежны ленточный и свайный фундаменты. Ленточный монтируется на прочных устойчивых грунтах, не требует больших затрат времени и труда. Его надземная часть должна иметь высоту не менее 40 см, подземная, вместе с подушкой — до глубины промерзания, ширина — 30 см.

    Заливку бетоном желательно производить на всю глубину траншеи и высоту опалубки одновременно — так фундамент получится исключительно прочным. Армировать фундамент под каркасный дом 6х6 м не обязательно, однако армопояс качеств фундамента никогда не ухудшит. Монтировать каркас можно начинать спустя 7 – 10 дней после укладки бетона.

    Свайный фундамент экономически более выгоден, чем ленточный. Здесь исключены земляные работы, сведен к минимуму расход цемента и не нужна опалубка, которая может стать довольно весомой статьей расходов на дом.

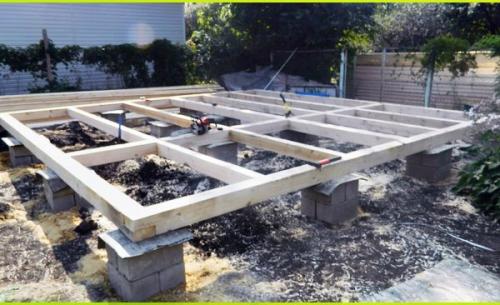

    Опорно-столбчатый фундамент

    Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками 14

    Винтовые сваи желательно покупать готовые — они продаются в любом размере и сделаны из качественного металла. Вам останется только установить их на место и смонтировать оголовки. Технология монтажа свайного фундамента несложная, но следует учесть несколько моментов:

    • сваи должны достигать устойчивых слоев грунта;
    • расстояние между ними не должно превышать 1,2 м. Оптимально — 0,7- 0,8 м;
    • сваи должны быть забиты строго вертикально;
    • оголовки свай монтируются строго в горизонтальной плоскости с погрешностью, не превышающей 1-5 мм на всю длину стены.

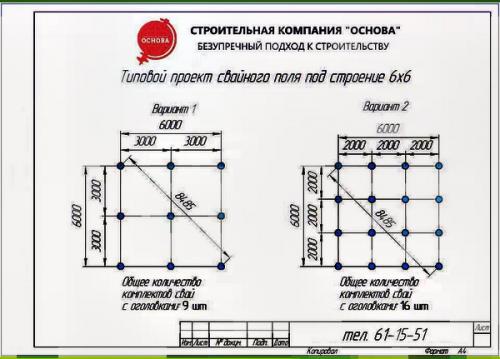

    Фото проекта свайного поля

    Каркасный дом своими руками пошаговая инструкция. Шаг №3: Устройство пола каркасного дома своими руками 15

    Привлекательны свайные фундаменты еще и тем, что начинать монтаж дома можно сразу же после их установки.

    Построить каркасный дом своими руками чертежи. Начало постройки и основная разметка

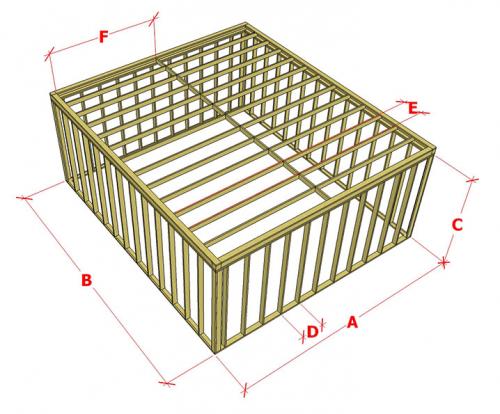

    Перед тем, как что-либо делать, нужно создать хотя бы простейший чертеж или эскиз. В нем должен содержаться план, – количество этажей, высота потолков, компоновка помещений. Это будет схема для постройки каркасного дома своими руками. Конечно, в процессе будут вноситься какие-то изменения, но общее видение будущего строения должно присутствовать.

    Для начала производится разметка участка под будущий дом. Пользуясь рулеткой, угольником и деревянными колышками, очерчиваем площадь.

    Колышки – контрольные точки для обозначения фундамента.

    Фундамент может быть нескольких видов:

    1. Свайно-винтовой;
    2. Столбчатый;
    3. Ленточный.

    Свайно-винтовой фундамент примечателен тем, что не требует применения дорогостоящих материалов, по способу создания очень прост и позволяет устанавливать сваи даже на неровной поверхности участка. Сваи устанавливаются так, что можно компенсировать кривизну плоскости. Металлические сваи закручиваются в грунт и становятся опорными точками для основы дома. После их установки верхние части свай, возвышающиеся над землей, обвязываются металлическими швеллерами или двутавром в виде рамы (так называемый, стальной ростверк). Поверх ростверка кладутся массивные брусья, к которым будут монтироваться остальные элементы дома.

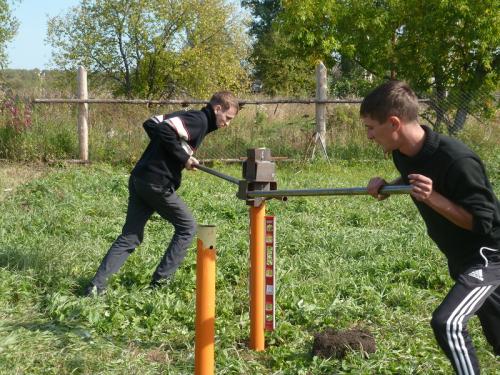

    Закручивание винтовых свай вручную – физически тяжелая работа, для механизированной установки придется обращаться в специальные фирмы.

    Столбчатый фундамент рассчитан на более серьезные нагрузки, при его постройке применяют железобетонные столбы, кирпичные конструкции, бут и бутобетон. Даже на «сложных» грунтах можно получить надежный фундамент.

    Ленточный тип состоит из замкнутого контура железобетонных балок, с поперечинами внутри. Бетонирование может производиться своими силами, но для анализа грунта и проектирования оптимальной конструкции придется обратиться к профессионалам. Например, высокий уровень грунтовых вод сделает проект нецелесообразным (с точки зрения финансовых затрат).

    На этапе постройки фундамента, нужно продумать систему канализации и водоотведения, если планируется ее подводка к дому.

    После создания фундамента нужно провести его гидроизоляцию. Это делается «горячей» укладкой рубероида совместно с битумной мастикой на верхнюю часть основания фундамента, желательно, в несколько слоев.

    При самостоятельном бетонировании обязательно предусматривать каналы для отведения влаги, которая будет скапливаться под фундаментом; ее скопление будет постепенно разрушать материал – «вода и камень точит».

    Построить каркасный дом своими руками чертежи. Начало постройки и основная разметка
